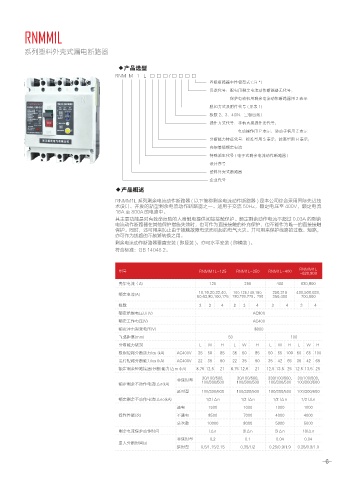

Page 9 - 浙江榕茂电气样本画册

RNMM1L

系列塑料外壳式漏电断路器

◆产品选型
RNM M 1 L □ □ □ / □ □ □ □
四极断路器中性极型式 ( 注 *)
用途代号：配电用剩余电流动作断路器无代号；
保护电动机用剩余电流动作断路器用 2 表示
脱扣方式及附件代号 ( 见表 1)
极数 2、3、4(3N：三极四线 )
操作方式代号：手柄直接操作无代号；
电动操作用 P 表示；转动手柄用 Z 表示
分断能力特征代号：标准型用 S 表示；较高型用 H 表示；
壳架等级额定电流
特殊派生代号 ( 电子式剩余电流动作断路器 )
设计序号
塑料外壳式断路器
企业代号
◆产品概述

RNMM1L 系列剩余电流动作断路器 ( 以下简称剩余电流动作断路器 ) 是本公司综合采用国际先进技
术设计、开发的新型剩余电流动作断路器之一。适用于交流 50Hz，额定电压至 400V，额定电流
16A 至 800A 的电路中。
其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过 0.03A 的剩余
电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触
保护。同时，还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路，
亦可作为线路的不频繁转换之用。
剩余电流动作断路器垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
符合标准：GB 14048.2。

型号 RNMM1L-125 RNM1L-250 RNM1L-400 RNMM1L
-630,800
壳架电流（A) 125 250 400 630,800

额定电流(A) 10,16,20,32,40, 100,125,140,160, 250,315 400,500,630,
50,63,80,100,125 180,200,225，250 350,400 700,800
极数 2 3 4 2 3 4 3 4 3 4
额定绝缘电压Ui (V) AC800
额定工作电压(V) AC400
额定冲击耐受电压(V) 8000
飞弧距离(mm) 50 100
分断能力级别 L W H L W H L W H L W H
极限短路分断能力lcu (kA) AC400V 35 50 85 35 50 85 50 65 100 50 65 100
运行短路分断能力lcs (kA) AC400V 22 35 50 22 35 50 35 42 65 35 42 65
额定剩余短路接通(分断)能力l△m (kA) 8.75 12.5 21 8.75 12.5 21 12.5 13.5 25 12.5 13.5 25
非延时型 30/100/500, 30/100/500, 330/100/500, 30/100/500,
额定剩余不动作电流l△n(kA) 100/300/500 100/300/500 100/300/500 100/300/500
延时型 100/300/500 100/300/500 100/300/500 100/300/500
额定剩余不动作电流l△no(kA) 1/2 l△n 1/2 l△n 1/2 l△n 1/2 l△n
通电 1500 1000 1000 1000
操作性能(次) 不通电 8500 7000 4000 4000
总次数 10000 8000 5000 5000
剩余电流保护动作时间 l△n 2l△n 5l△n 10l△n
非延时型 0.2 0.1 0.04 0.04
最大分断时间(s)
延时型 0.5/1.15/2.15 0.35/1/2 0.25/0.9/1.9 0.25/0.9/1.9
