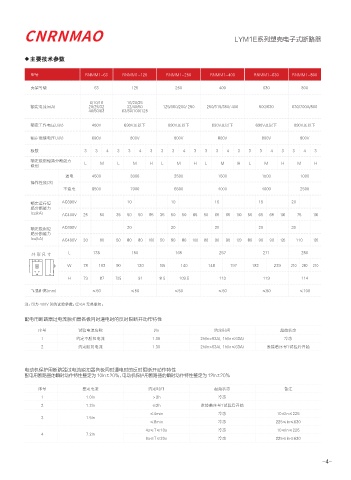

CNRNMAO LYM1E系列塑壳电子式断路器

◆主要技术参数

型号 RNMM1-63 RNMM1-125 RNMM1-250 RNMM1-400 RNMM1-630 RNMM1-800
壳架等级 63 125 250 400 630 800

6/10/16 16/20/25
额定电流In(A) 20/25/32 32/40/50 125/160/200/ 250 250/315/350/ 400 500/630 630/700A/800
40/50/63 63/80/100/125
额定工作电压Ui(V) 400V 690V及以下 690V及以下 690V及以下 690V及以下 690V及以下

额定绝缘电压Ui(V) 690V 800V 800V 800V 800V 800V

极数 3 3 4 3 3 4 3 3 3 4 3 3 3 4 3 3 3 4 3 3 4 3
额定极限短路分断能力 L M L M H L M H L M H L M H M H
级别
通电 4500 3000 2500 1500 1500 1000
操作性能(次)
不通电 8500 7000 6500 4000 4000 2500

额定运行短 AC690V 10 10 15 15 20
路分断能力
Ics(kA) AC400V 25 50 35 50 50 85 35 50 50 85 50 65 65 100 50 65 65 100 75 100

额定极限短 AC690V 20 20 20 20 30
路分断能力
Icu(kA) AC400V 30 80 50 80 80 100 50 80 80 100 80 90 90 120 80 90 90 120 110 120

外 形 尺 寸 L 135 150 165 257 271 280
W 78 103 90 120 105 140 148 197 182 239 210 280 210

H 79 87 73.5 91 91.5 109.5 113 119 114

飞弧距离(mm) ≤50 ≤50 ≤50 ≤50 ≤50 ≤100

注：①为 400V 时的试验参数；② 6A 无热脱扣；

配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性
序号 试验电流名称 I/In 约定时间 超始状态
1 约定不脱扣电流 1.05 2h(ln>63A), 1h(ln≤63A) 冷态
2 约定脱扣电流 1.30 2h(ln>63A), 1h(ln≤63A) 紧接着序号1试验后开始

电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性
配电用断路器的瞬时动作特性整定为 10ln±20%，电动机保护用断路器的瞬时动作特性整定为 12ln±20%

序号 整定电流 约定时间 起始状态 备注
1 1.0ln ＞2h 冷态
2 1.2ln ≤2h 紧接着序号1试验后开始
≤4min 冷态 10≤ln≤225
3 1.5ln
≤8min 冷态 225≤ln≤630
4s≤T≤10s 冷态 10≤ln≤225
4 7.2ln
6s≤T≤20s 冷态 225≤ln≤630

-4-
