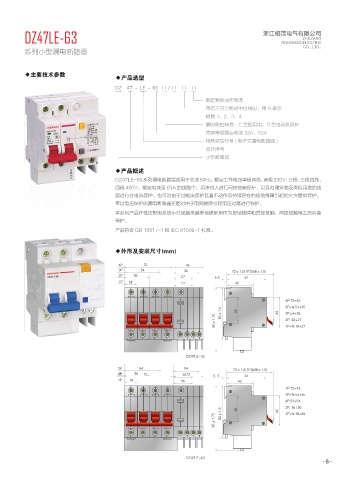

Page 11 - 浙江榕茂电气样本画册

DZ47LE-63 浙江榕茂电气有限公司
ZHEJIANG
RONGMAO ELECTRIC
CO., LTD..
系列小型漏电断路器

◆主要技术参数
◆产品选型
DZ 47 - LE - 63 □ / □ □ □

额定剩余动作电流
带有不可分断的中性线时，用 N 表示
极数 1、2、3、4
瞬时脱扣特性：C 型配用电；D 型电动机保护
壳架等级额定电流 32A、63A
特殊派生代号 ( 电子式漏电断路器 )
设计序号
小型断路器

◆产品概述
DZ47LE-63 系列漏电断路器适用于交流50Hz，额定工作电压单极两线、两极230V，三极、三极四线、
四极 400V，额定电流至 63A 的线路中，用来对人进行间接接触保护，以及对建筑物及类似用途的线
路进行过电流保护。也可对由于过电流保护装置不动作而持续存在的接地故障引起的火灾提供保护。
带过电压保护的漏电断路器还能对由于电网故障引起电压过高进行保护。
本系列产品在低压配电系统中已经越来越多地被采用作为接地故障和直接接触、间接接触电击的后备
保护。
产品符合 GB 16917-1 和 IEC 61009-1 标准。

◆外形及安装尺寸(mm)

1
1 d 1˝ d
1
1

1
1 /
d 1
d 1
1 /

%; -&

1 d 1˝ d
1
1
1
1
1 /
1
1
d

1 /
d

%; -&
-8-
