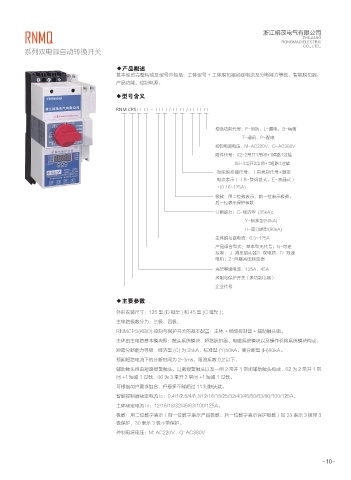

系列双电源自动转换开关

◆产品概述
基本型的完整构成及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、智能脱扣器、
产品功能、控制电源。

◆型号含义

RNM CPS □□-□□/□□/□□□

：F- 、L- 、G-
T- 、P-

：M-AC220V、O-AC380V

：02-2 1 +1 1
06-3 2 +1 1
 ：（ +­€
‚ƒ„）（B-†‡ˆ‰、E-Š‹‰）
+(0.16~125A)
Œ†：Ž‘†ƒ„，“”‘ƒ„Œ†，
•”‘ƒ„–—Œ†
˜™ š：C-›œž (35kA)；
Y-¡¢ž(50kA)
H-£˜™ž(80kA)
¤¥ ‚：6.3~125A
¦§¨©ž‰：ª«ž¬ ；N-®¯

； J-° ±²S-³ ；D-³´
µ；Z-¶·° ¸²
¹º»¼ ‚：125A、45A

½–— ¾（¿ ）
ÀÁ

◆主要参数
外形安装尺寸：125 型 (D 框架 ) 和 45 型 (C 框架 )；
主电路极数分为：三极、四极；

RNMCPS(KBO) 控制与保护开关的基本配置：主体 + 智能控制器 + 辅助触头组。
主体由主电路基本模块即：触头系统模块、短路脱扣器、电磁系统模块以及操作机构系统模块构成。
短路分断能力等级：经济型 (C) 为 35kA，标准型 (Y)50kA，高分断型 (H)80kA。
预期短路电流下的分断时间为 2~3ms，限流系数 0.2 以下。
辅助触头组由短路报警触头、过载报警触头以及一组 2 常开 1 常闭辅助触头构成，02 为 2 常开 1 常
闭+1短路1过载、06为3常开2常闭+1短路1过载。
可根据用户要求组合，但最多不能超过 11 对触头数。
智能控制器额定电流 le：0.4/1/2.5/4/6.3/12/16/18/25/32/40/45/50/63/80/100/125A。

主体额定电流 In：12/16/18/32/45/63/100/125A。
极数：用二位数字表示（前一位数字表示产品极数、后一位数字表示保护极数）如 33 表示 3 极带 3
极保护、30 表示 3 极不带保护。
控制电源电压：M: AC220V、Q: AC380V
