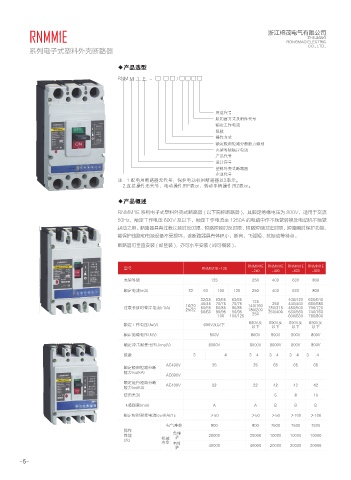

RNMM1E 浙江榕茂电气有限公司
ZHEJIANG
RONGMAO ELECTRIC
CO., LTD..
系列电子式塑料外壳断路器

◆产品选型
RNM M 1 E - /

用途代号
脱扣器方式及附件代号
额定工作电流
级数
操作方式
额定极限短路分断能力级别
壳架等级额定电流
产品代号
设计序号
塑料外壳式断路器
企业代号
注：1.配电用断路器无代号；保护电动机用断路器以2表示。
2.直接操作无代号；电动操作用P表示；转动手柄操作用Z表示。

◆产品概述
RNMM1E 系列电子式塑料外壳式断路器 ( 以下简称断路器 )，其额定绝缘电压为 800V，适用于交流
50Hz，额定工作电压 690V 及以下，额定工作电流至 1250A 的电路中作不频繁转换及电动机不频繁
起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时保护功能，
能保护线路和电源设备不受损坏。该断路器具有体积小、断高、飞弧短、抗振动等特点。
断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即可横装 )。

型号 RNMM1E-125 RNMM1E RNMM1E RNMM1E RNMM1E
-250 -400 -630 -800
壳架等级 125 250 400 630 800
额定电流In(A) 32 63 100 125 250 400 630 800
32/35 63/65 63/65 400/420 630/640
40/45 70/75 70/75 125 250 440/460 660/680
过载长延时整定电流Ir1(A) 16/20 50/55 80/85 80/85 140/160 280/315 480/500 700/720
25/32 60/63 90/95 90/95 180/200 350/400 530/560 740/760
100 100/125 250 600/630 780/800
额定工作电压Ue(V) 690V及以下 690V及 690V及 690V及 690V及
以下 以下 以下 以下
额定绝缘电压Ui(V) 800V 800V 800V 800V 800V

额定冲击耐受电压Uimp(V) 8000V 8000V 8000V 800V 800V
极数 3 4 3 4 3 4 3 4 3 4
AC400V 35 35 65 65 65
额定极限短路分断
能力Icu(KA)
AC690V
额定运行短路分断 AC400V 22 22 42 42 42
能力Ics(KA)
使用类别 5 8 10

飞弧距离(mm) A A B B B
额定短时耐受电流Icw(KA)/1s ≯50 ≯50 ≯50 ≯100 ≯100
电气寿命 800 800 7500 7500 7500
操作
性能 免维 20000 20000 10000 10000 10000
护
(次) 机械
寿命 有维
护 40000 40000 20000 20000 20000
