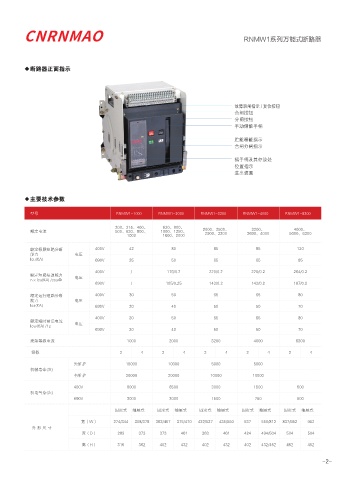

CNRNMAO RNMW1系列万能式断路器

◆断路器正面指示

◆主要技术参数

型号 RNMW1-1000 RNMW1-2000 RNMW1-3200 RNMW1-4000 RNMW1-6300

200、315、400、 630、800、
额定电流 500、630、800、 1000、1250、 2000、2500、 3200、 4000、
1000 1600、2000 2900、3200 3600、4000 5000、6300

额定极限短路分断 400V 42 80 85 85 120
能力 电压
Icu(KA) 690V 25 50 65 65 85

400V / 176/0.2 220/0.2 220/0.2 264/0.2
额定短路接通能力 电压
n×Icu(KA) /cosФ
690V / 105/0.25 143/0.2 143/0.2 187/0.2
额定运行短路分断 400V 30 50 65 65 80
能力 电压
Ics(KA) 690V 20 40 50 50 70

400V 30 50 65 65 80
额定短时耐受电流
Icw(KA) /1s 电压
690V 20 40 50 50 70
壳架等级电流 1000 2000 3200 4000 6300
级数 3 4 3 4 3 4 3 4 3 4

免维护 15000 10000 5000 5000
机械寿命(次)
有维护 30000 20000 10000 10000

400V 6000 6500 3000 1500 500
机电气命(次)
690V 3000 3000 1500 750 500

固定式 抽屉式 固定式 抽屉式 固定式 抽屉式 固定式 抽屉式 固定式 抽屉式
宽（W） 274/344 308/378 362/457 375/470 422/537 435/550 537 550/812 837/952 952
外 形 尺 寸
深（D） 289 373 373 461 363 461 424 494/504 504 504
高（H） 315 362 402 432 402 432 402 432/452 452 452

-2-
