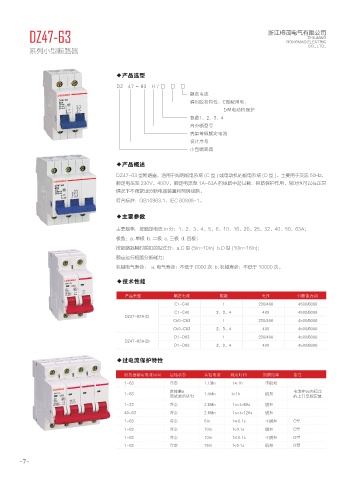

DZ47-63 浙江榕茂电气有限公司
ZHEJIANG
RONGMAO ELECTRIC
CO., LTD..
系列小型断路器

◆产品选型
DZ 47 - 63 H / □ □ □
额定电流
瞬时脱扣特性：C型配用电；
D型电动机保护
极数1、2、3、4
高分断型号
壳架等级额定电流
设计序号
小型断路器

◆产品概述
DZ47-63 型断路器，适用于照明配电系统 (C 型 ) 或电动机的配电系统 (D 型 )。主要用于交流 50Hz，
额定电压至 230V、400V，额定电流至 1A~63A 的线路中起过载、短路保护作用，同时也可以在正常
情况下不频繁地分断电器装置和照明线路。
符合标准：GB10963.1、IEC 60898-1。

◆主要参数

主要规格：按额定电流 In 分：1、2、3、4、5、6、10、16、20、25、32、40、50、63A；
极数：a. 单极 b. 二极 c. 三极 d. 四极；
按断路器瞬时脱扣的型式分：a.C 型 (5In~10In) b.D 型 (10In~16In)；
额定运行短路分断能力；
机械电气寿命： a. 电气寿命：不低于 6000 次 b. 机械寿命：不低于 10000 次。

◆技术性能

产品类型 额定电流 极数 电压 分断能力(A)
C1~C40 1 230/400 4500/6000
C1~C40 2，3，4 400 4500/6000
DZ47-63H(C)
C50~C63 1 230/400 4500/6000
C50~C63 2，3，4 400 4500/6000
D1~D63 1 230/400 4500/6000
DZ47-63H(D)
D1~D63 2，3，4 400 4500/6000

◆过电流保护特性

脱扣器额定电流In(A) 起始状态 实验电流 规定时间 预期结果 备注
1~63 冷态 1.13In t≤1h 不脱扣
紧接着a 电流在5s内稳定
1~63 1.45In t<1h 脱扣
顶试验后进行 的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t≤0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型
1~63 冷态 10In f≤0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型

-7-
