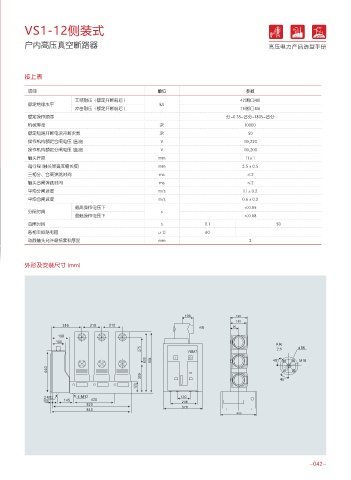

VS1-12侧装式 VS1-12侧装式
户内高压真空断路器 户内高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ
接上表
项目 单位 参数
工频耐压 ( 额定开断前后 ) 42(断口48)
额定绝缘水平 kA
冲击耐压 ( 额定开断前后 ) 75(断口85)
额定操作顺序 分-0.3S-合分-180S-合分
机械寿命 次 10000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 (直流) V 110,220
操作机构额定分闸电压 (直流) V 110,200
触头开距 mm 11±1
超行程 (触头弹簧压缩长度) mm 3.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.1±0.2
平均合闸速度 m/s 0.6±0.2
最高操作电压下 ≤0.05
分闸时间 s
最低操作电压下 ≤0.08
合闸时间 s 0.1 50
各相主回路电阻 μΩ 60
动静触头允许磨损累积厚度 mm 3
以质量求生存，以科技求发展
www.bgge.cn 外形及安装尺寸 (mm)
概述
VS1-12型侧装式真空断路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊
优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
VS1-12型侧装式真空断路器采用固定式安装，主要用于固定式开关柜，该断中器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
型号含义 主要技术参数
VS 1 12 / □ - □ -□
项目 单位 参数
额定电压 k V 12
额定频率 Hz 50
额定短路开断电流(kA)
额定电流 A 630~1250 1250 1250
额定电流(A)
额定短路开断电流 kA 20 25 31.5
额定电压(kV)
设计序号 额定短路关合电流 kA 50 63 80
户内 额定峰值耐受电流 kA 50 63 80
真空断路器 4S额定短路耐受电流 kA 20 25 31.5
