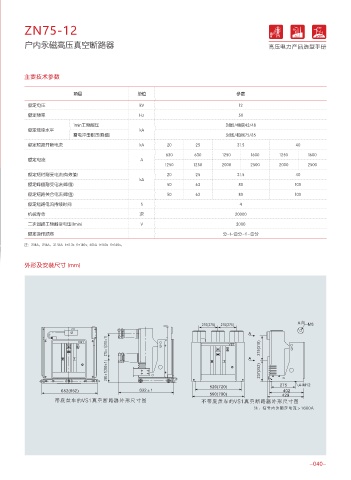

ZN75-12 ZN75-12

户内永磁高压真空断路器 户内永磁高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
1min工频耐压 对地/相间42/48
额定绝缘水平 kA
雷电冲击耐压(峰值) 对地/相间75/85

额定短路开断电流 kA 20 25 31.5 40
630 630 1250 1600 1250 1600
额定电流 A
1250 1250 2000 2500 2000 2500
额定短时耐受电流(有效值) 20 25 31.5 40
kA
额定峰值耐受电流(峰值) 50 63 80 100
额定短路关合电流(峰值) 50 63 80 100
额定短路电流持续时间 S 4

机械寿命 次 20000
二次回路工频耐受电压(1min) V 2000
额定操作顺序 分-t-合分-t1-合分
注：20kA、25kA、31.5kA t=0.3s t1=180s; 40kA t=180s t1=180s。
以质量求生存，以科技求发展
www.bgge.cn 外形及安装尺寸 (mm)

概述

ZN75-12 户内永磁高压真空断路器，系三相交流50Hz 额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适
用于要求在额定工作电流下的频繁操作或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。

型号含义 性能优点

ZN75 12 / □ - □ YC 该型产品配双稳态永磁操作机构，机构内配有永磁体，由永磁体提供保持力，使开关维持
在合、分闸状态，与常规弹簧操作机构相比、机械零件数量大量减少、机械传动链缩短，
从而使开关可靠性大幅度提高，机械寿命大幅增加。
永磁操作机构
额定短路开断电流(kA)
额定电流(A)
额定电压(kA)
设计序号
真空断路器
