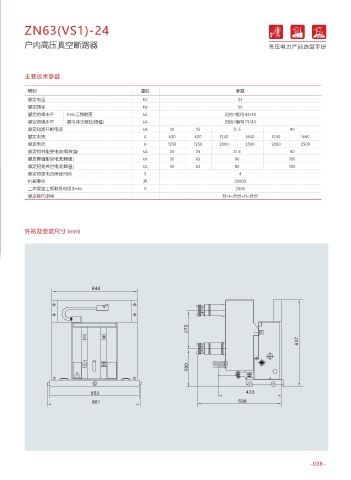

ZN63(VS1)-24 ZN63(VS1)-24

户内高压真空断路器 户内高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 参数
额定电压 kV 24
额定频率 Hz 50
额定绝缘水平 1min工频耐压 kA 对地/相间 42/48
额定绝缘水平 雷电冲击耐压(峰值) kA 对地/相间 75/85
额定短路开断电流 kA 20 25 31.5 40
额定电流 A 630 630 1250 1600 1250 1600
额定电流 A 1250 1250 2000 2500 2000 2500
额定短时耐受电流(有效值) kA 20 25 31.5 40
额定峰值耐受电流(峰值) kA 50 63 80 100
额定短路关合电流(峰值) kA 50 63 80 100
额定短路电流持续时间 S 4
机械寿命 次 20000
二次回路工频耐受电压(1min) V 2000
额定操作顺序 分-t-合分-t1-合分

外形及安装尺寸 (mm)

以质量求生存，以科技求发展
www.bgge.cn

概述

ZN63(VS1)-24 型户内高压真空断路器，系三相交流50Hz 额定电压为24kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号及其含义 适用环境

ZN 63 - 24 / □ - □ -□ ·空气温度：上限+40℃。下限-15℃；
·海拨高度：≤1000m(若需增高海拔，则额定绝缘水平相应提高)；
固定式
·地震强度：不超过8度；
额定短路开断电流(kA)
·相对湿度：日平均值不大于95%，月平均值不大于90%
额定电流(A)
额定电压(kV) ·安装场所：无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动
设计序号 的场所。
真空断路器
