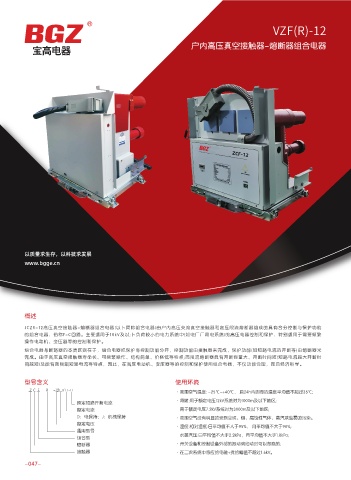

VZF(R)-12 VZF(R)-12

户内高压真空接触器-熔断器组合电器 户内高压真空接触器-熔断器组合电器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数
4.1 分合闸线圈技术参数见表 1
表1
序号 项目 单位 参数
1 额定电压 kV 7.2 12
2 额定频率 Hz 50

3 1min工频耐受电压 A 25~315 25~200
4 雷电冲击耐受电压（峰值） 32 42
kV
5 预期短路关合电流 60 75

6 预期短路开断电流 80、100、125
kA
7 项目 31.5、40、50

8 额定交流电流 A 4500

9 额定操作电压 V AC/DC110，AC/DC220
10 主回路电阻 μΩ ≤500（不含熔断器）

11 机械寿命 次 10万（J型），30万（D型）

4.2 分合闸线圈技术参数见表 2
表2
以质量求生存，以科技求发展 序号 项目 单位 参数
www.bgge.cn
1 触头开距 6 +1
-0.5
mm
2 触头超程 1.5±0.5
3 平均合闸速度 0.1~0.3
m/s
4 平均分闸速度 0.3~0.6
概述 5 三极合分闸不同期性 ≤2

JCZR-12高压真空接触器-熔断器组合电器(以卜简称组合电器)由户内高压交流真空接触器和高压限流熔断器组成的具有合分控制与保护功能 6 合闸时间 ≤150
的组合电器，俗称F-C回路。主要适用于10kV及以;卜负荷较小的电力系统中(如电厂厂用电系统)的高压电器控制和保护，特别适用于需要频繁
7 分闸时间 ≤150
操作电动机、变压器等的控制和保护。
组合电器与断路器的本质区别在于，组合电器把保护与控制功能分开，控制功能由接触器来完成，保护功能(如短路电流的开断等)由熔断器米
完成。由于高压真空接触器寿命长、可频繁操作、结构简单、价格低等特点;而限流熔断器具有开断容量大、开断时间短(短路电流越大开断时 4.3 分合闸线圈技术参数见表 3
间越短)及能有效限制短路电流等特点，因此，在高压电动机、变压器等的控制和保护使用组合电器，不仅功能合理，而且经济科学。
表3
额定电压（V） 额定功率（W） 正常工作电压范围
型号含义 使用环境
Z C F R -12 □/ □-□ ·周围空气温度: -25℃~+40℃， 且24h内测得的温度平均值不超过35℃; 合闸线圈 DC220，DC110 1200 85%~110%额定电压

·海拔:用于额定电压12kV系统时为1000m及以下地区; 保持线圈 DC220，DC110 15 85%~110%额定电压
预定短路开断电流
额定电流 用于额定电压7.2kV系统时为3000m及以下地区; 分闸线圈 DC220，DC110 800 65%~120%额定电压
D：电保持；J：机械保持 ·周围空气没有明显的受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染。
额定电压
·湿度:相对湿度:日平均值不人于95%， 月平均值不大于90%;
通用型号
水蒸汽压:日平均值不大于2.2kPa，月平均值不大于1.8kPa;
组合型
熔断器 ·开关设备和控制设备外部的振动或地动时可以忽略的;
接触器 ·在二次系统中感应的电磁+扰的幅值不超过1.6kV。
