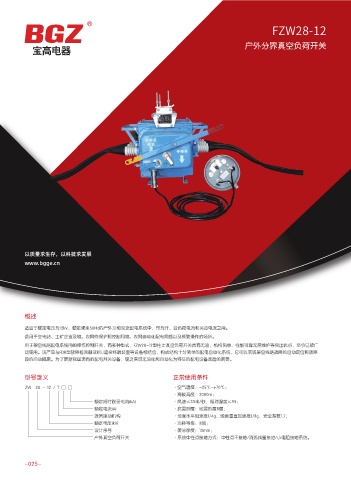

FZW28-12 FZW28-12

户外分界真空负荷开关 户外分界真空负荷开关 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 参数 项目 单位 参数
工作电源 V 50Hz，AC220V
输出节点容量 A，V 2A/230V DC
工作电源 V 允许盘偏差20%纹波：≤2%
负荷控制 秒 60s (可整定)
功耗 W 6W
i.Lock锁定时间 毫秒 ＜600A：160ms；＞600A：700ms
电压互感器 V，VA 250V，0.1VA
电流互感器 A，VA 1A，0.1VA 零序电流设定值 A 0.4A-2.0A
零序电流互感器 A，VA 1A，0.1VA 零序电流时间设定值 S 0.6s-15s

项目 单位 参数 项目 单位 参数
绝缘电阻 MΩ 500，DC1000v 绝缘电阻 MΩ 2000
电源，电源， 机械寿命，额定电流下电寿命 次 10000，5000
绝缘电压 V
合闸：AC，2000V 重量 kg 198/195
额定电压，频率 kV，Hz 12，50 SF6气体压力/年漏电率 0表压/≤1%
额定电流 A 630 CT变比 630：1
额定短时耐受电流 kV 20kA/16kA，4S 零序电流CT变比 20：1
额定关合电流 kV 50 零序电压鉴相器ZPD mA，DEC 2，-180°~+180°
工频耐受电压对地/相间/断口 kV 42/42/49 电源变压器SPS kv/v，VA 10.5/230，100
雷电冲击耐受电压对地/相间/断口 kV 75/75/85

以质量求生存，以科技求发展
www.bgge.cn 外形及安装尺寸 (mm)

㳔䁃 㳔䁃
; 㜫昔 夬㦅 夬㦅
㎈㭯昔 P P

概述

适应于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合电流之用。
ひ⋥䚧偸 ひ⋥䚧偸
适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。
用于架空线路配电系统用的操作控制开关，有多种型式，FZW28-12型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今已被广
泛使用。该产品与FDR型故障检测器或RTU遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位和故障 娷㢸抿⁨ 娷㢸抿⁨
段的自动隔离。为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。 Pa P Pa P
⡬ⴌ抿⁨ ⡬ⴌ抿⁨
型号含义 正常使用条件 ⅏㐖⫉䴓 ⅏㐖⫉䴓
⋷ヶ PP ⋷ヶ PP
ZW 28 - 12 / T □ □ ·空气温度：-25℃~+70℃；
·海拔高度：2000m；
额定短时耐受电流(kA) ·风速≤35米/秒，相对湿度≤95； 䚧㢸 䚧㢸
额定电流(A) ·抗震烈度：地震烈度8度； ⢢倱 ⢢倱
弹簧操动机构 ·地面水平加速度1/4g，地面垂直加速度1/8g，安全系数1.7；
额定电压(kV) ·污秽等级：III级； ᾖ⁨⫉偅㣶㢸ὼ⳻娷䪬㊁⡰ ύ⁨⫉偅㣶㢸ὼ⳻娷䪬㊁
设计序号 ·覆冰厚度：10mm；
户外真空负荷开关 ·系统中性点接地方式：中性点不接地/消弧线圈接地/小电阻接地系统。
