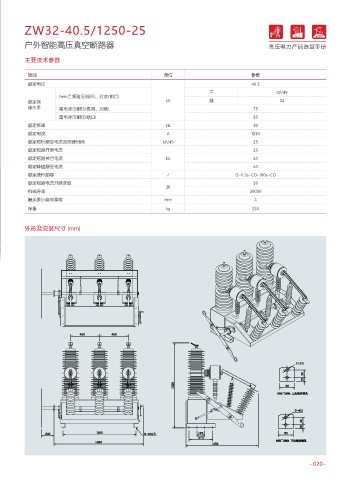

ZW32-40.5/1250-25 ZW32-40.5/1250-25

户外智能高压真空断路器 户外智能高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ
主要技术参数

项目 单位 参数
额定电压 40.5
干 42/49
1min工频耐压(极间、对地/断口)
额定绝 kV 湿 34
缘水平 雷电冲击耐压(极间、对地) 75
雷电冲击耐压(断口) 85
额定频率 Hz 50
额定电流 A 1250
额定短时耐受电流及持续时间 kA/4S 25
额定短路开断电流 25
额定短路关合电流 kA 63
额定峰值耐受电流 63
额定操作顺序 / O-0.3s-CO-180s-CO
额定短路电流开断次数 30
次
机械寿命 30000
触头累计磨损厚度 mm 3
净重 kg 230

外形及安装尺寸 (mm)

以质量求生存，以科技求发展
www.bgge.cn

概述
ZW32-40.5型户外真空重合闸断路器(以下简称断路器)为额定电压40.5KV,三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载
电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。
本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

型号及其含义 使用环境条件

Z W 32 - 40.5/ T - □ □ ·周围空气温度：上限+40℃下限-30℃, 日温差不超过32K；
额定短路开断电流(kA) ·海拔不超过2000m；
额定电流
·风压不超过700Pa(相当于风速34/s)；
配用弹簧操作机构
·空气污秽程度：按GB5585之4.2条中规定的Ⅳ级；
额定电压(kV)
设计序号 ·地震烈度不超过8度；
户外 ·覆冰厚度不超过10mm
真空断路器
