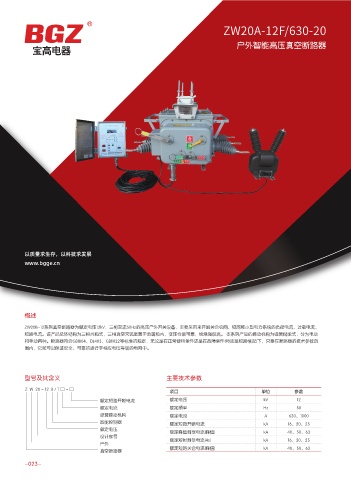

ZW20A-12F/630-20 ZW20A-12F/630-20

户外智能高压真空断路器 户外智能高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 参数
机械寿命 次 10000
额定电流开断次数 次 10000
额定短路开断电流开断次数 次 30
工频耐压(1min )：相间、对地/断口 kV 42/48
雷电冲击耐受电压(峰值)相间、对地/断口 kV 75/85
二次回路1min工频耐压 kV 2
净重 kg 140

机械特性参数

项目 单位 参数 项目 单位 参数
触头开距 mm 9 合闸时间 ms ≤45
触头超行程 mm 3 分闸时间 ms <45
分闸速度 m/s 1.2±0.2 储能电动机额定功率 W ≯40
合闸速度 m/s 0.6±0.2 储能电动机额定电压 V AC220
触头合闸弹跳时间 ms ≤2 额定合闸操作电压 V AC220
相间中心距离 mm 135±1.5 最高/最低合闸操作电压 V AC264/143
外部带电空气绝缘距离 mm 240±2 额定分闸操作电压 V AC220
外部爬电比距 cm/kV 3.8 最高/最低分闸操作电压 V AC264/143
以质量求生存，以科技求发展 三相分闸不同期性 ms ≤2 最高/最低电动机电压 V AC242/187
www.bgge.cn 各相导电回路电阻 μΩ ≤150 SF6气体额定压力(表压) MPa "0"

外形及安装尺寸 (mm)

概述

ZW20B-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要采用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、
短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，变压性能可靠，绝缘强度高。 本系列产品的操动机构为弹簧储能式，分为电动
和手动两种。断路器符合GBl804、DL403、GBll022等标准的规定，无论是在正常使用条件还是在故障条件(特别是短路情况)下，只要在断路器的技术参数范
围内，它就可以保证安全、可靠的运行于相应电压等级的电网中。

型号及其含义 主要技术参数

Z W 20 - 12 B / T □ - □
项目 单位 参数
额定短路开断电流 额定电压 kV 12
额定电流 额定频率 Hz 50
弹簧操动机构 额定电流 A 630、1000
智能控制器 额定短路开断电流 kA 16、20、25
额定电压
额定峰值耐受电流(峰值) kA 40、50、63
设计序号
额定短时耐受电流(4s) kA 16、20、25
户外
额定短路关合电流(峰值) kA 40、50、63
真空断路器
