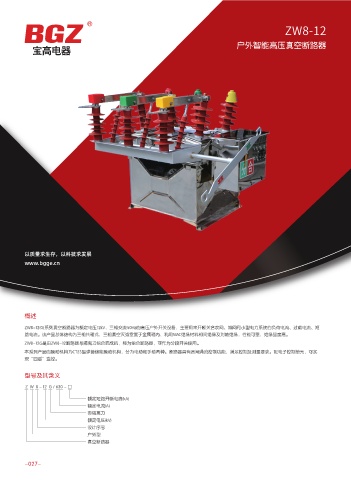

ZW8-12 ZW8-12

户外智能高压真空断路器 户外智能高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 ZW8-12(G)/630-6.3kA ZW8-12(G)/630-12.5kA ZW8-12(G)/630-20kA
额定电压 kV 12
额定电流 A 630
额定短路开断电流 kA 6.3 12.5 20
额定短路关合电流(峰值) kA 16 31.5 50
额定峰值耐受电流 kA 16 31.5 50
额定短时耐受电流 kA 6.3 12.5 20
额定绝缘水平 雷电冲击耐压(峰值) kV 75
额定绝缘水平 1min工频耐压 kV 42
额定操作顺序 分-0.3s-合分-180s-合分
机械寿命 次 10000
额定短路开断电流开断次数 次 30
操动机构额定合闸电压 V 110，220
操动机构额定分闸电压 V 110，220
触头开距 mm 11±1
超行程(触头弹簧压缩长度) mm 3±0.3
三相分、合闸不同期性 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 1.0±0.2
平均合闸速度 m/s 0.7±0.15
以质量求生存，以科技求发展 分闸时间：最高操作电压下 ms 15-50
分闸时间：最低操作电压下 ms 30-60
www.bgge.cn
合闸时间 ms 25-50
各相主回路电阻 mo ≤120 (带G≤200)
动静触头允许磨损累计厚度 mm 3
重量 kg 152(带G180)
相间中心距离 mm 175±1.5

概述 外形及安装尺寸 (mm)

ZW8-12(G)系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短
路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。断路器具有合闸涌流控制功能，满足控制及测量要求。配电子控制单元，可实
现“四遥”监控。

型号及其含义

Z W 8 - 12 G / 630 - □
额定短路开断电流(kA)
额定电流(A)
带隔离刀
额定电压(kV)
设计序号
户外型
真空断路器
