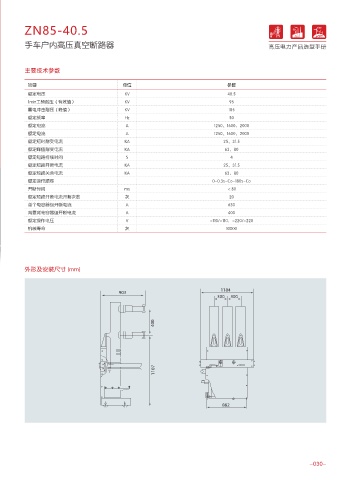

ZN85-40.5 ZN85-40.5

手车户内高压真空断路器 手车户内高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 参数
额定电压 KV 40.5
1min工频耐压（有效值） KV 95
雷电冲击耐压（峰值） KV 185
额定频率 Hz 50
额定电流 A 1250、1600、2000
额定电流 A 1250、1600、2000
额定短时耐受电流 KA 25、31.5
额定峰值耐受电流 KA 63、80
额定短路持续时间 S 4
额定短路开断电流 KA 25、31.5
额定短路关合电流 KA 63、80
额定操作顺序 0-0.3s-Co-180s-Co
开断时间 ms ＜80
额定短路开断电流开断次数 次 20
单个电容器组开断电流 A 630
背靠背电容器组开断电流 A 400
额定操作电压 V -110/-110，-220/-220
机械寿命 次 10000

以质量求生存，以科技求发展
www.bgge.cn
外形及安装尺寸 (mm)

概述

本断路器适用于三相交流50Hz、40.5kv系统中，可供工矿企业，发电厂及变电站做为分合负荷电流、过载电流、短路电流之用，并适
用开频繁操作场合。

型号含义 正常使用条件

ZN 85 - 40.5 / 2000-31.5 ·空气温度：-25℃~+70℃；
·海拔高度：2000m；
·风速≤35米/秒，相对湿度≤95；
额定短路开断电流 ·抗震烈度：地震烈度8度；
额定电流 ·地面水平加速度1/4g，地面垂直加速度1/8g，安全系数1.7；
额定电压 ·污秽等级：III级；
设计序号 ·覆冰厚度：10mm；
户内真空断路器 ·系统中性点接地方式：中性点不接地/消弧线圈接地/小电阻接地系统。

-029- -030-
