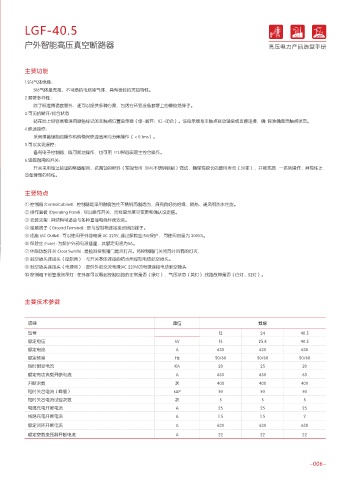

LGF-40.5 LGF-40.5

户外智能高压真空断路器 户外智能高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要功能

1.SF6气体绝缘：
SF6气体是无毒、不可燃的电绝缘气体，具有极佳的灭弧特性。
2.套管多样性：
除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。
3.可见的断开/闭合状态
站在地上很容易看清用颜色标记的主触点位置指示器（绿-断开；红-闭合）。该指示器与主触点驱动轴总成直接连接，确 保准确显示触点状态。
4.快速操作：
采用弹簧储能的操作机构确保快速合闸与分闸操作（＜0.1ms）。
5.可以实现遥控：
备有电子控制器，既可就地操作，也可用 FTU界面实现主控台操作。
6.坚固耐用的开关：
开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰专用 304L不锈钢钢板）做成，确保有很长的使用寿命（30年），并能实施 一系列操作，具有柱上
设备理想的特性。

主要特点
① 控制箱 (ControlCabinet): 控制器是采用耐腐蚀性不锈钢而制造的，具有良好的绝缘、隔热、通风和防水性能。
② 操作面板 (Operating Panel) : 可以操作开关，而经显示屏可变更和确认设定值。
③ 安装支架 : 其结构可适合与多种直径电线杆而安装。
④ 接地端子（Ground Terminal) : 是与控制箱连接接地线的端子。
⑤ 插座 (AC Outlet) : 可以使用于外部电源 AC 220V, 通过保险丝(5A)保护， 可使用容量为 300VA。
⑥ 保险丝 (Fuse) : 为保护外部电源插座，其额定电流为5A。
以质量求生存，以科技求发展 ⑦ 休眠功能开关 (Door Switch) : 是检测控制箱门是否打开。将控制箱门关闭同时所有的灯灭，
⑧ 航空插头连接头（控制用） : 与开关本体连接的防水用控制电缆航空插头。
www.bgge.cn
⑨ 航空插头连接头（电源用） : 提供外部交流电源(AC 220V)的电源连接电缆航空插头
⑩ 控制箱下部警报指示灯 : 在外面可以看到控制回路的正常是否（绿灯），气压状态（黄灯）,线路故障是否（白灯、红灯）。

主要技术参数

概述 项目 单位 数据
型号 12 24 40.5
LGF-40.5型柱上安装的负荷开关适合用于额定电压35kV,额定电流400/630A、50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故
额定电压 kV 15 25.8 40.5
障的配电线路区段隔离开。开关带有最新技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件
下使用。此外，箱体内还安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。 额定电流 A 630 630 630
额定频率 Hz 50/60 50/60 50/60
短时耐受电流 KA 20 25 20
使用环境条件
额定有功负载开断电流 A 630 630 63
·周围空气温度：-30℃~+60℃；
开断次数 次 400 400 400
·海拔高度：不超过3000米；
短时关合电流（峰值） kAP 50 50 50
·风速：不超过34m/s；
短时关合电流试验次数 次 5 5 5
·来自开关设备和控制设备外部的振动或地动是可以忽略的； 电缆充电开断电流 A 25 25 25
·污秽等级：Ⅳ级； 线路充电开断电流 A 1.5 1.5 2
·储存温度：-40℃~+85℃。
额定闭环开断电流 A 630 630 630
额定空载变压器开断电流 A 22 22 22

-005- -006-
