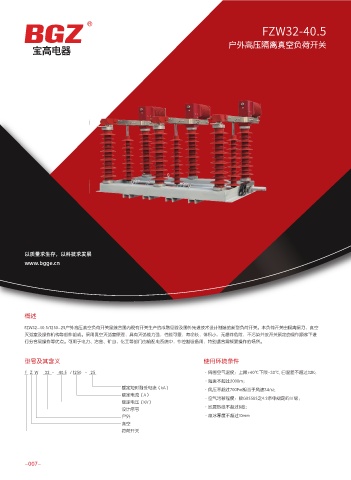

FZW32-40.5 FZW32-40.5

户外高压隔离真空负荷开关 户外高压隔离真空负荷开关 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 数据
额定电压 kV 40.5
额定频率 Hz 50
额定电流 A 1250
额定有功负载开断电流 A 1250
额定闭环开断电流 A 1250
5%额定有功负载开断电流 A 62.5
额定电缆充电开断电流 A 25
1min工频耐受电压:真空断口、相同相对地、隔离断口 kV 68/95/110
雷电冲击耐受电压:相间相对地/隔离断口 kV 185/215
额定短时耐受电流(热稳定) kA 25
额定短路持续时间 S 4
额定峰值耐受电流(动稳定) kA 63
额定短路关合电流 kA 63

机械寿命 次 10000
真空灭弧室触头允许磨损厚度 mm 0.6
手动操作力矩 Nm ≤300
以质量求生存，以科技求发展
www.bgge.cn 外形及安装尺寸 (mm)

概述

FZW32-40.5/1250-25户外高压真空负荷开关是综合国内现有开关生产的成熟经验及国外先进技术设计制造的新型负荷开关。本负荷开关由隔离闸刀、真空
灭弧室及操作机构等部件组成。采用真空灭弧室原理，具有灭弧能力强，性能可靠，寿命长，体积小，无爆炸危险，不污染并按开关预定的操作顺序下进
行分合闸操作等优点。可用于电力、冶金、矿山、化工等部门的输配电系统中，作控制设备用，特别适合需频繁操作的场所。

型号及其含义 使用环境条件

F Z W 32 - 40.5 / 1250 - 25 ·周围空气温度：上限+40℃下限-30℃, 日温差不超过32K；
·海拔不超过2000m；
额定短时耐受电流（kA） ·风压不超过700Pa(相当于风速34/s)；
额定电流（A）
·空气污秽程度：按GB5585之4.2条中规定的Ⅳ级；
额定电压（KV）
·地震烈度不超过8度；
设计序号
户外 ·覆冰厚度不超过10mm
真空
符荷开关
