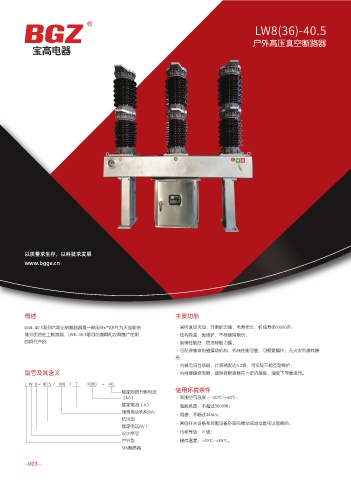

LW8(36)-40.5 LW8（36）-40.5
户外高压真空断路器 户外高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 数据
额定电压 kV 40.5
额定电流 A 1600/2000
1min工频耐压 kV 95
额定绝缘水平
雷电冲击耐压 kV 185
额定短路开断电流 kA 25/31.5
额定失步开断电流 kA 7.9/10
异象接地故障开断电流 kA 27.4/34.8
额定单个电容器组开断电流 A 400
额定操作顺序 O-0.3S-CO-180S-CO
SF6气体额定电压 0.5
分闸时ms（额定电压） 30≤t≤40
合闸时间ms（额定电压） 60≤t≤80
额定短路关合电流（峰值） kA 63/80
额定短路持续时间 S 4
额定短时耐受电流 kA 25/31.5
额定峰时耐受电流 kA 63/80
机械寿命试验 次 10000
额定短路开断电流31.5kA/40kA累计开断次数 次 20
额定电流累计开断次数 次 2000
以质量求生存，以科技求发展 SF6气体年漏气率 % ≤0.5
www.bgge.cn SF6气体微量水分含量（v/v） PPm ≤150
断路器外绝缘泄露比距 mm/kV ≤25、≤31
断路器重量 kg 1400

外形及安装尺寸 (mm)

概述 主要功能

LW8-40.5系列六氟化硫断路器是一种用SF6气体作为灭弧和绝 ·采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
缘介质的柱上断路器，LW8-40.5是目前城网和农网推广使用 ·结构简单，免维护，不检修周期长；
的换代产品. ·绝缘性能好，防污秽能力强；
·可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐
患；
·内装电流互感器，计算精度达0.2级，可实现三相互动保护；
型号及其含义 ·内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。

L W 8 - 40.5 / (W) / T 2000 - 40
使用环境条件
额定短路开断电流
（kA） ·周围空气温度：-30℃~+60℃；
额定电流（A） ·海拔高度：不超过3000米；
弹簧操动机构(kA)
·风速：不超过34m/s；
防污型
·来自开关设备和控制设备外部的振动或地动是可以忽略的；
额定电压(kV )
设计序号 ·污秽等级：Ⅳ级；
户外型 ·储存温度：-40℃~+85℃。
