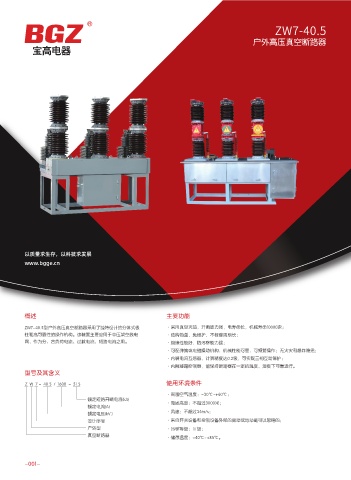

ZW7-40.5 ZW7-40.5
户外高压真空断路器 户外高压真空断路器
Ҳݽ٫ಹ 高压电力产品选型手册
主要技术参数
断路器主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 40.5 额定峰值耐受电流 kA 63/80
额定电流 A 1250/1600 4S短时耐受电流 kA 25/31.5
额定频率 Hz 50或60 额定操作循环 分－0.1s－合分－3s－合分-6s合分-60s恢复
工频耐压1min(湿)(干)相间、对地/断口 kV 80 95/95 额定短路电流开断次数 次 30
雷电冲击耐受电流(峰值)相间、对地/断口 kV 185 机械寿命 次 100000
额定短路开断电流 kA 25/31.5 机构控制电压 V AC/DC220
额定短路关合电流(峰值) kA 63/80 二次回路1min工频耐压 kV 2
断路器的主要机械参数
项目 单位 参数 项目 单位 参数
触头开距 mm 18±1 三相分合闸不同期性 ms ≤2
触头超行程 mm 4±0.5 各相导电回路电阻 μΩ ＜80
分闸速度 m/s 1.4-1.8 合闸时间 ms ≤100
合闸速度 m/s 0.4-0.8 分闸时间 ms ≤50
触头合闸弹跳时间 ms ≤5 重量 kg 约500
相间中心距离 mm 700±2
以质量求生存，以科技求发展
www.bgge.cn 外形及安装尺寸 (mm)
710 710 1
2 710 710
3
11 4
概述 主要功能 5
10 6
ZW7-40.5型户外高压真空断路器采用了独特设计的分体式极 ·采用真空灭弧，开断能力强，电寿命长，机械寿命10000次； 9 8 7
柱和高可靠性的操作机构。该装置主要应用于中压架空线电 ·结构简单，免维护，不检修周期长； 2395
网，作为分、合负荷电流、过载电流、短路电流之用。 ·绝缘性能好，防污秽能力强； 14
·可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患； 1510
·内装电流互感器，计算精度达0.2级，可实现三相互动保护； 1023
·内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
型号及其含义
Z W 7 - 40.5 / 1600 - 31.5 使用环境条件 1185 4φ24 440
1945 500
·周围空气温度：-30℃~+60℃； 2630 600
额定短路开断电流(kA) 2050
·海拔高度：不超过3000米；
额定电流(A) 1、上进线端 5、绝缘拉杆 9、CT19BW机构(箱内)
·风速：不超过34m/s； 2、真空灭弧室瓷套 6、支柱瓷套 10、电流互感器(箱内) 操动机构中置式断路器外形尺寸
额定电压(kV ) 3、支架 7、底架 11、手孔盖板
设计序号 ·来自开关设备和控制设备外部的振动或地动是可以忽略的；
4、下出线端 8、铭牌
户外型 ·污秽等级：Ⅳ级；
真空断路器 操动机构侧装式断路器外形尺寸
·储存温度：-40℃~+85℃。
