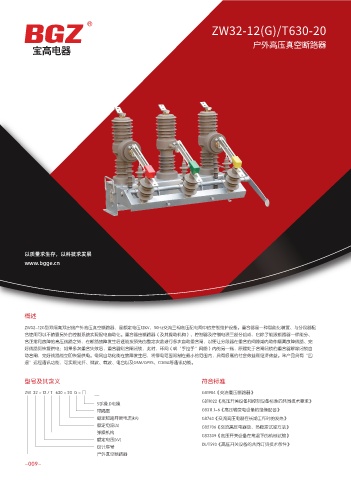

ZW32-12(G)/T630-20 ZW32-12(G) /T630-20

户外高压真空断路器 户外高压真空断路器 高压电力产品选型手册
Ҳݽ٫ಹ

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50

额定电流 A 630
额定短路开断电流 kA 20
额定峰值耐受电流(峰值) kA 50

额定短时耐受电流 kA 20
额定短路关合电流(峰值) kA 50
机械寿命 次 10000

额定短路开断电流开断次数 次 30
工频耐受电压(1min)：(湿)(干)相间、对地/断口 kV 42/48
雷电冲击耐受电压(峰值)相间、对地/断口 kV 75/85

二次回路1min工频耐压 kV 2

以质量求生存，以科技求发展
www.bgge.cn 外形及安装尺寸 (mm)

340 340
>200 12
10 11
13
概述

ZW32-12G型双隔离双出线户外高压真空断路器，是额定电压12KV、50Hz交流三相高压配电网中的控制维护设备。重合器是一种智能化装置、与分段器配
合使用可以不依靠另外的控制系统实现配电自动化。重合器由断路器（及其操动机构）、控制器及控制电源三部分组成，它除了能跟断路器一样能分、 700
合正常和故障的高压线路之外，在断路故障发生后还能按预先的整定次数进行多次自动重合闸，以便让分段器在重合的间隙期内动作隔离故障线路、完
好线路即恢复供电；如果多次重合失败后，重合器则合闸闭锁，此时，环网（或“手拉手”网络）内的另一端，原理处于合闸闭锁的重合器解除闭锁自 400
动合闸，完好线路能立即恢复供电。电网自动化能在故障发生后，将停电范围限制在最小的范围内，具有很高的社会效益和经济效益。笨产品具有“四
遥”远程通讯功能，可实现光纤、微波、载波、电台以及GSM/GPRS、CDMA等通讯功能。

型号及其含义 符合标准
1 2 3 4 5 6 7 8 9
ZW 32 - 12 / T 630 - 20 G - □ GB1984《交流高压断路器》 1140 755
GB11022《高压开关设备和控制设备标准的共同技术要求》
S手操.D电操 1 4 7 10 ( ) 13 
带隔离 GB311.1-6《高压输变电设备的绝缘配合》 2 5 8 11 
额定短路开断电流(kA) GB763《交流高压电器在长期工作时的发热》 3 6

9 12 ( )
额定电流(A) GB2706《交流高压电器动、热稳定试验方法》
弹操机构
GB3309《高压开关设备在常温下的机械试验》
额定电压(kV)
DL/T593《高压开关设备的共同订货技术条件》
设计序号
户外真空断路器
