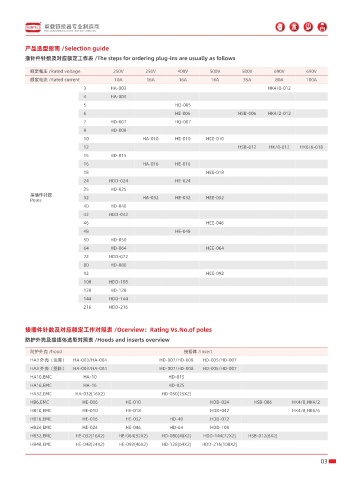

产品选型指南 /Selection guide
插针件针数及对应额定工作表 /The steps for ordering plug-ins are usually as follows

额定电压 /Rated voltage 250V 250V 400V 500V 500V 690V 690V
额定电流 /Rated current 10A 16A 16A 16A 35A 80A 100A
3 HA-003 HK4/0-012
4 HA-004
5 HQ-005
6 HE-006 HSB-006 HK4/2-012
7 HD-007 HQ-007
8 HD-008
10 HA-010 HE-010 HEE-010
12 HSB-012 HK/8-012 HK6/6-018
15 HD-015
16 HA-016 HE-016
18 HEE-018
24 HDD-024 HE-024
25 HD-025
接插件针数
Poles 32 HA-032 HE-032 HEE-032
40 HD-040
42 HDD-042
46 HEE-046
48 HE-048
50 HD-050
64 HD-064 HEE-064
72 HDD-072
80 HD-080
92 HEE-092
108 HDD-108
128 HD-128
144 HDD-144
216 HDD-216

接插件针数及对应额定工作对照表 /Ocerview：Rating Vs.No.of poles

防护外壳及接插体选型对照表 /Hoods and inserts overview
防护外壳 /hood 接插体 /Insert
HA3 外壳（金属） HA-003/HA-004 HD-007/HD-008 HD-005/HD-007
HA3 外壳（塑料） HA-003/HA-004 HD-007/HD-008 HD-005/HD-007
HA10,EMC HA-10 HD-015
HA16,EMC HA-16 HD-025
HA32,EMC HA-032(16X2) HD-050(25X2)
HB6,EMC HE-006 HE-010 HDD-024 HSB-006 HK4/0,HK4/2
HB10,EMC HE-010 HE-018 HDD-042 HK4/8,HK6/6
HB16,EMC HE-016 HE-032 HD-40 HDD-072
HB24,EMC HE-024 HE-046 HD-64 HDD-108
HB32,EMC HE-032(16X2) HE-064(32X2) HD-080(40X2) HDD-144(72X2) HSB-012(6X2)
HB48,EMC HE-048(24X2) HE-092(46X2) HD-128(64X2) HDD-216(108X2)

03
