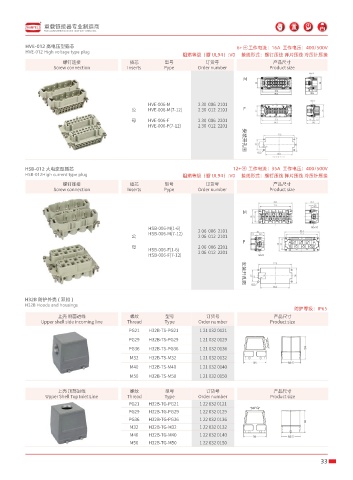

Page 35 - 展业样本画册

重载链接器专业制造商
R
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS
HVE-012 高电压型插芯 6+ 工作电流：16A 工作电压：400/500V
HVE-012 High voltage type plug
阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size
M

HVE-006-M 2 30 006 2101
公 HVE-006-M(7-12) 2 30 012 2101 F
母 HVE-006-F 2 30 006 2201
HVE-006-F(7-12) 2 30 012 2201 安装开孔图

HSB-012 大电流型插芯 12+ 工作电流：35A 工作电压：400/500V
HSB-012High current type plug 阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size

M

HSB-006-M(1-6)
2 06 006 2101
HSB-006-M(7-12)
公 2 06 012 2101
F
母 2 06 006 2201
HSB-006-F(1-6)
2 06 012 2201
HSB-006-F(7-12) 安装开孔图

H32B 防护外壳 ( 双扣 )
H32B Hoods and housings
防护等级：IP65
上壳 侧面进线 螺纹 型号 订货号 产品尺寸
Upper shell side incoming line Thread Type Order number Product size
PG21 H32B-TS-PG21 1 21 032 0121
PG29 H32B-TS-PG29 1 21 032 0129
PG36 H32B-TS-PG36 1 21 032 0136
M32 H32B-TS-M32 1 21 032 0132
M40 H32B-TS-M40 1 21 032 0140
M50 H32B-TS-M50 1 21 032 0150

上壳 顶部进线 螺纹 型号 订货号 产品尺寸
Upper Shell Top Inlet Line Thread Type Order number Product size
PG21 H32B-TG-PG21 1 22 032 0121
PG29 H32B-TG-PG29 1 22 032 0129
PG36 H32B-TG-PG36 1 22 032 0136
M32 H32B-TG-M32 1 22 032 0132
M40 H32B-TG-M40 1 22 032 0140
M50 H32B-TG-M50 1 22 032 0150

33
