Page 31 - 展业样本画册

R
重载链接器专业制造商
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS

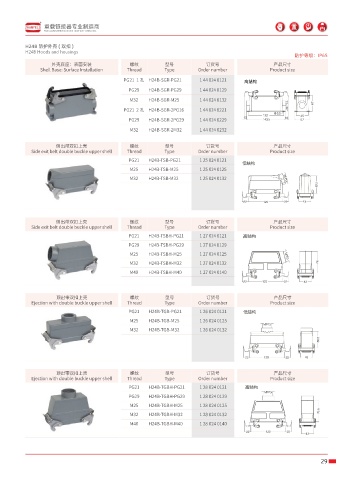

H24B 防护外壳 ( 双扣 )
H24B Hoods and housings
防护等级：IP65
外壳底座：表面安装 螺纹 型号 订货号 产品尺寸
Shell Base: Surface Installation Thread Type Order number Product size

PG21 1 孔 H24B-SGR-PG21 1 44 024 0121 汊偅㣶
PG29 H24B-SGR-PG29 1 44 024 0129
M32 H24B-SGR-M25 1 44 024 0132
PG21 2 孔 H24B-SGR-2PG16 1 44 024 0221
PG29 H24B-SGR-2PG29 1 44 024 0229
M32 H24B-SGR-2M32 1 44 024 0232

侧出带双扣上壳 螺纹 型号 订货号 产品尺寸
Side exit belt double buckle upper shell Thread Type Order number Product size
PG21 H24B-TSB-PG21 1 25 024 0121
M25 H24B-TSB-M25 1 25 024 0125
M32 H24B-TSB-M32 1 25 024 0132

侧出带双扣上壳 螺纹 型号 订货号 产品尺寸
Side exit belt double buckle upper shell Thread Type Order number Product size
PG21 H24B-TSBH-PG21 1 27 024 0121
PG29 H24B-TSBH-PG29 1 27 024 0129
M25 H24B-TSBH-M25 1 27 024 0125
M32 H24B-TSBH-M32 1 27 024 0132
M40 H24B-TSBH-M40 1 27 024 0140

顶出带双扣上壳 螺纹 型号 订货号 产品尺寸
Ejection with double buckle upper shell Thread Type Order number Product size
PG21 H24B-TGB-PG21 1 26 024 0121
M25 H24B-TGB-M25 1 26 024 0125
M32 H24B-TGB-M32 1 26 024 0132

顶出带双扣上壳 螺纹 型号 订货号 产品尺寸
Ejection with double buckle upper shell Thread Type Order number Product size
PG21 H24B-TGBH-PG21 1 28 024 0121
PG29 H24B-TGBH-PG29 1 28 024 0129
M25 H24B-TGBH-M25 1 28 024 0125
M32 H24B-TGBH-M32 1 28 024 0132
M40 H24B-TGBH-M40 1 28 024 0140

29
