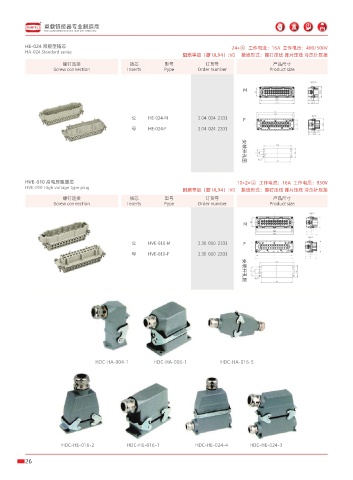

Page 28 - 展业样本画册
P. 28
R
重载链接器专业制造商
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS
HE-024 常规型插芯 24+ 工作电流：16A 工作电压：400/500V
HA-024 Standard series
阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size
M
公 HE-024-M 2 04 024 2101 F
母 HE-024-F 2 04 024 2201 安装开孔图
HVE-010 高电压型插芯 10+2+ 工作电流：16A 工作电压：830V
HVE-010 High voltage type plug 阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size
M
公 HVE-010-M 2 30 010 2101 F
母 HVE-010-F 2 30 010 2201 安装开孔图
HDC-HA-004-1 HDC-HA-006-1 HDC-HA-016-5
HDC-HE-016-2 HDC-HE-016-1 HDC-HE-024-4 HDC-HE-024-3
26
