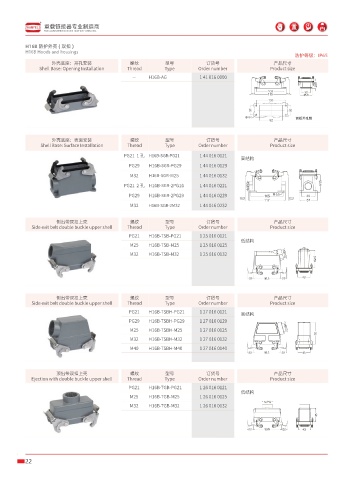

Page 24 - 展业样本画册

重载链接器专业制造商
R
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS
H16B 防护外壳 ( 双扣 )
H16B Hoods and housings
防护等级：IP65
外壳底座：开孔安装 螺纹 型号 订货号 产品尺寸
Shell Base: Opening Installation Thread Type Order number Product size
-- H16B-AG 1 41 016 0000

外壳底座：表面安装 螺纹 型号 订货号 产品尺寸
Shell Base: Surface Installation Thread Type Order number Product size
PG21 1 孔 H16B-SGR-PG21 1 44 016 0121 汊偅㣶
高结构
PG29 H16B-SGR-PG29 1 44 016 0129
M32 H16B-SGR-M25 1 44 016 0132
PG21 2 孔 H16B-SGR-2PG16 1 44 016 0221
PG29 H16B-SGR-2PG29 1 44 016 0229
M32 H16B-SGR-2M32 1 44 016 0232

侧出带双扣上壳 螺纹 型号 订货号 产品尺寸
Side exit belt double buckle upper shell Thread Type Order number Product size
PG21 H16B-TSB-PG21 1 25 016 0121
低结构
M25 H16B-TSB-M25 1 25 016 0125
M32 H16B-TSB-M32 1 25 016 0132

侧出带双扣上壳 螺纹 型号 订货号 产品尺寸
Side exit belt double buckle upper shell Thread Type Order number Product size
PG21 H16B-TSBH-PG21 1 27 016 0121
高结构
PG29 H16B-TSBH-PG29 1 27 016 0129
M25 H16B-TSBH-M25 1 27 016 0125
M32 H16B-TSBH-M32 1 27 016 0132
M40 H16B-TSBH-M40 1 27 016 0140

顶出带双扣上壳 螺纹 型号 订货号 产品尺寸
Ejection with double buckle upper shell Thread Type Order number Product size
PG21 H16B-TGB-PG21 1 26 016 0121
低结构
M25 H16B-TGB-M25 1 26 016 0125
M32 H16B-TGB-M32 1 26 016 0132

22
