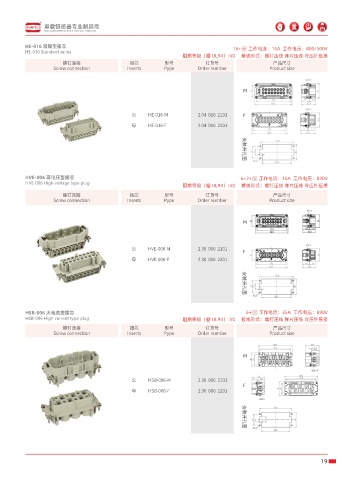

Page 21 - 展业样本画册
P. 21
R
重载链接器专业制造商
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS
HE-016 常规型插芯 16+ 工作电流：16A 工作电压：400/500V
HE-016 Standard series
阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size
M
公 HE-016-M 2 04 016 2101 F
母 HE-016-F 2 04 016 2201 安装开孔图
HVE-006 高电压型插芯 6+2+ 工作电流：16A 工作电压：830V
HVE-006 High voltage type plug 阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size
M
公 HVE-006-M 2 30 006 2101
F
母 HVE-006-F 2 30 006 2201 安装开孔图
HSB-006 大电流型插芯 6+ 工作电流：35A 工作电压：690V
HSB-006 High current type plug 阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接
螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size
M
公 HSB-006-M 2 30 006 2101
F
母 HSB-006-F 2 30 006 2201 安装开孔图
19
