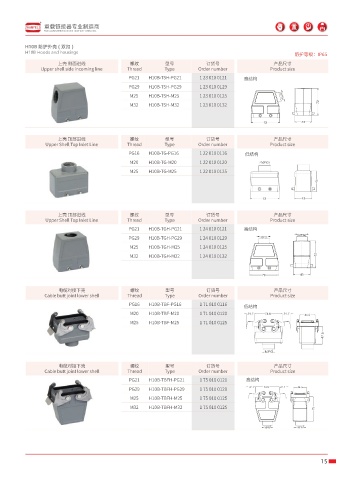

Page 17 - 展业样本画册

R
重载链接器专业制造商
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS
H10B 防护外壳 ( 双扣 )
H10B Hoods and housings 防护等级：IP65

上壳 侧面进线 螺纹 型号 订货号 产品尺寸
Upper shell side incoming line Thread Type Order number Product size
PG21 H10B-TSH-PG21 1 23 010 0121 高结构
PG29 H10B-TSH-PG29 1 23 010 0129
M25 H10B-TSH-M25 1 23 010 0125
M32 H10B-TSH-M32 1 23 010 0132

上壳 顶部进线 螺纹 型号 订货号 产品尺寸
Upper Shell Top Inlet Line Thread Type Order number Product size
PG16 H10B-TG-PG16 1 22 010 0116 低结构
M20 H10B-TG-M20 1 22 010 0120
M25 H10B-TG-M25 1 22 010 0125

上壳 顶部进线 螺纹 型号 订货号 产品尺寸
Upper Shell Top Inlet Line Thread Type Order number Product size
PG21 H10B-TGH-PG21 1 24 010 0121 高结构
PG29 H10B-TGH-PG29 1 24 010 0129
M25 H10B-TGH-M25 1 24 010 0125
M32 H10B-TGH-M32 1 24 010 0132

电缆对接下壳 螺纹 型号 订货号 产品尺寸
Cable butt joint lower shell Thread Type Order number Product size
PG16 H10B-TBF-PG16 1 71 010 0116
低结构
M20 H10B-TBF-M20 1 71 010 0120
M25 H10B-TBF-M25 1 71 010 0125

电缆对接下壳 螺纹 型号 订货号 产品尺寸
Cable butt joint lower shell Thread Type Order number Product size
PG21 H10B-TBFH-PG21 1 75 010 0121 高结构
PG29 H10B-TBFH-PG29 1 75 010 0129
M25 H10B-TBFH-M25 1 75 010 0125
M32 H10B-TBFH-M32 1 75 010 0125

15
