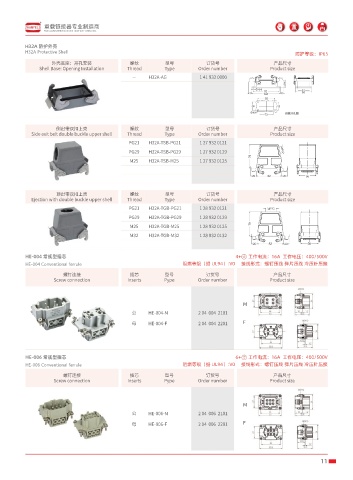

Page 13 - 展业样本画册

R
重载链接器专业制造商
PROFESSIONAL MANUFACTURER OF HEAVY DUTY CONNECTORS
H32A 防护外壳
H32A Protective Shell 防护等级：IP65

外壳底座：开孔安装 螺纹 型号 订货号 产品尺寸
Shell Base: Opening Installation Thread Type Order number Product size
-- H32A-AG 1 41 932 0000

侧出带双扣上壳 螺纹 型号 订货号 产品尺寸
Side exit belt double buckle upper shell Thread Type Order number Product size
PG21 H32A-TSB-PG21 1 27 932 0121
PG29 H32A-TSB-PG29 1 27 932 0129
M25 H32A-TSB-M25 1 27 932 0125

顶出带双扣上壳 螺纹 型号 订货号 产品尺寸
Ejection with double buckle upper shell Thread Type Order number Product size
PG21 H32A-TGB-PG21 1 28 932 0121
PG29 H32A-TGB-PG29 1 28 932 0129
M25 H32A-TGB-M25 1 28 932 0125
M32 H32A-TGB-M32 1 28 932 0132

HE-004 常规型插芯 4+ 工作电流：16A 工作电压：400/500V
HE-004 Conventional ferrule 阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接

螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size

M

公 HE-004-M 2 04 004 2101
F
母 HE-004-F 2 04 004 2201

HE-006 常规型插芯 6+ 工作电流：16A 工作电压：400/500V
HE-006 Conventional ferrule 阻燃等级（据 UL94）:V0 接线形式：螺钉压线 弹片压线 冷压针压接

螺钉连接 插芯 型号 订货号 产品尺寸
Screw connection Inserts Pype Order number Product size

M

公 HE-006-M 2 04 006 2101
F
母 HE-006-F 2 04 006 2201

11
