XGN66-12(Z) XGN66-12(Z)

型固定式封闭开关设备 型固定式封闭开关设备

※主要技术参数 ※结构特点

开关柜主要技术参数及元件型号
序号 项目 单位 技术参数
1 额定电压 kV 3.6，7.2，12
2 额定工频耐受电压 kV/min 对地，相间：42：断口：48

3 额定雷电冲击耐受电压 kV 对地，相间：75：断口：85

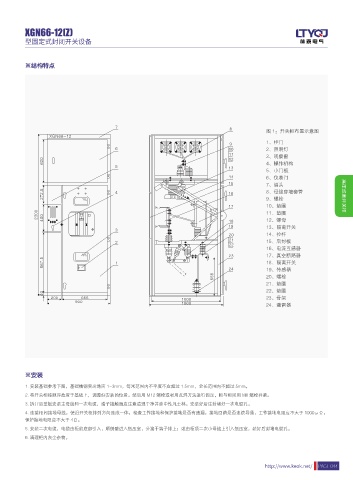

4 额定频率 Hz 50 图 1：开关柜布置示意图
9(/
5 额定电流 A 630，1250，
1、柜门
6 额定短路开断电流 ( 有效值 ) kA 20，25，31.5， 2、照明灯
3、观察窗
4、操作机构
7 额定短路关合电流 ( 峰值 ) kA 50，63，80，

8 额定动稳定电流 ( 峰值 ) kA 50，63，80 5、小门板
6、仪表门
9 额定热稳定电流 4s( 有效值 ) kA 20，25，31.5
7、眉头
10 防护等级 IP2X 8、母线穿墙套管
高压成套开关柜
11 外形尺寸(宽×深×高) mm 900×1000×2300 9、螺栓
10、垫圈
12 重量 Kg ≈ 600
11、垫圈
高压成套开关柜
12、螺母

13、隔离开关
VS1-12 型真空断路器主要技术参数
14、拉杆

序号 项目 单位 技术参数 15、后封板
16、电流互感器
1 额定电压 kV 12
17、真空断路器

2 额定电流 A 630 1250 18、隔离开关
3 额定短路开断电流 kA 20，25，31.5 19、传感器
20、螺栓
4 额定短路关合电流 mm 50，63，80
21、垫圈
5 额定短时耐受电流（4s 有效值） kA 20，25，31.5 22、垫圈

23、骨架
6 额定峰值耐受电流（峰值） kA 50，63，80 24、避雷器

7 机械寿命 kA 10000
8 额定短路开断电流开断次数 次 50
9 额定操作顺序 分 -0.3s- 合分 -180s- 合分
10 触头开距 次 11±1
11 触头接触行程 mm 4±0.5
12 相间中心距 mm 210
13 分闸速度 m/s 1.2±0.2
※安装
14 合闸速度 m/s 0.6±0.2
15 分闸时间 ms ≤ 60 1. 安装基础参考下图，基础槽钢突出地面 1-3mm，每米范围内不平度不应超过 1.5mm，全长范围内不超过 5mm。
2. 将开关柜按顺序放置于基础上，调整好安装的位置。然后用 M12 螺栓或者用点焊方法进行固定，柜与柜间用 M8 螺栓并紧。
16 合闸时间 ms ≤ 75
3. 拆开后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔。
17 三相分闸同期性 ms ≤2
4. 连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于 1000μΩ，
18 合闸弹跳 ms ≤2
保护接地电阻应不大于 4Ω。
19 回路电阻 μΩ ≤ 45
5. 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。
20 触头累积允许磨损厚度 mm 3
6. 清理柜内灰尘杂物。
注：其它电器元件的技术参数见其各自的使用说明书。
开关柜额定电流大于 1600A 的方案须与本公司协商解决。
