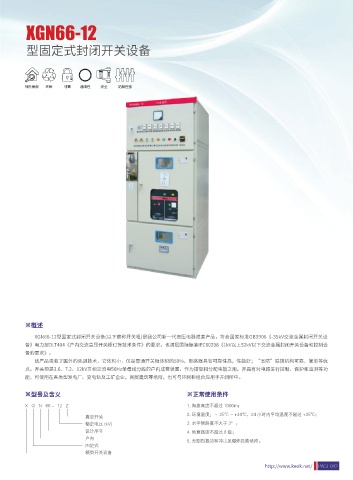

KYN61-40.5 XGN66-12

铠装移开式交流开关设备
型固定式封闭开关设备

※外形尺寸(mm)

高度 2650
外形美观 环保 可靠 通用性 安全 防腐性强
宽度 额定电流 1600A 及以 1400
下电缆进出线 2870
深度
架空进出线 2950

※设备结构图

"Nj̀ᛪࠈ
& #Njறᡸ٧ࠈ

$Njආጲࠈ
高压成套开关柜
%Njႂ፵ࠈ
" $ &Nj࠴ආጲࠈ
Nj෹Ԍ౛
NjՍဖ
Njา᫂

Njறᡸ٧
Njᝎܿᄣ
Nj̃൒ଢܿ

# NjҪབᜈᎵ
Njႂึ̈ਕ٧
Njႂ፵
Njፏᎅᬥ౛
NjଋڠधС ※概述
Nj˞ආጲ
XGN66-12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《-35kV交流金属封闭开关设
Njஂආጲ
% 备》电力部DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备和控制设
Njආጲݒክ
Njᥗᭆ٧ 备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%，断路器具有可靠性高，性能好；“五防”联锁机构可靠、简单等优
Njཱ௙༤
点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功

能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
※型号及含义 ※正常使用条件

X G N 66 - 12 Z 1. 海拔高度不超过 1000m；
2. 环境温度：－ 25℃ ~ +40℃，24 小时内平均温度不超过 +35℃；
真空开关
额定电压 (kV) 3. 水平倾斜度不大于 3°；
设计序号 4. 地震强度不超过 8 级；
户内
5. 无剧烈振动和冲击及爆炸危险场所。
固定式
箱型开关设备
