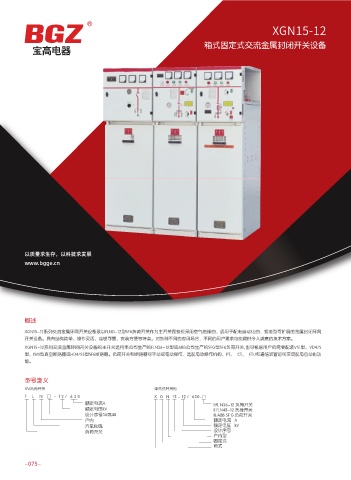

XGN15-12 XGN15-12

箱式固定式交流金属封闭开关设备 箱式固定式交流金属封闭开关设备 高压电力产品选型手册
Ҳݽ٫ಹ

主要用途

XGN15-12系列交流金属环网开关设备是以FLNO-12型SF6负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、紧凑型可扩展的金属封闭环
网开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。
XGN15-12系列交流金属环网开关设备的主开关选用本公司生产的FLN36-12型或ABB公司生产的SFG型SF6负荷开关，也可根据用户的需要配装VS1型、VD4/S
型、ISM型真空断路器或HD4/S5型SF6断路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、PT、CT、FTU和通信装置后可实现配电自动化功
能。

正常使用条件

·海拔高度:不超过1000m；
·环境温度:最高气温: +40℃；最低气湿: -35℃；
·环境湿度:日平均值不超过95%；月平均值不1、2 、4，抗震能力:8。
·周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击。

参考标准

包装储运图示标志
GB/T 191
(ISO 780- 1997.MOD)
高压交流隔离开关
GB 1985- 2004
(IEC 62271- 102:2002,MOD)
以质量求生存，以科技求发展 3.6kV-40.5kV 高压交流负荷开关
www.bgge.cn GB 3804- 2004 (IE060265- 1:1998,MDO)
3~35kV 交流金属封闭开关设备
GB 3906- 1991
(neq IEC 60298: 1990)
外壳防护等级 (IP 代码 )
GB 4208- 1993
(eqv IEC 60529: 1989)
高压电力设 备外绝缘污秽等级
GB/T 5582- 1993
(eqv IEC 507:1991)
概述
GB/T 6388 运输包装收发货标志
XGN15-12系列交流金属环网开关设备是以FLNO-12型SF6负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、紧凑型可扩展的金属封闭环网 GB 9969.1 工业产品使用说明书总则
开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合，不同的用户要求均能提供令人满意的技术方案。
XGN15-12系列交流金属环网开关设备的主开关选用本公司生产的FLN36-12型或ABB公司生产的SFG型SF6负荷开关,也可根据用户的需要配装VS1型、VD4/S 高压开关设备和控制设备标准的共用技术要求
GB/T11022- 1999
型、ISM型真空断路器或HD4/S5型SF6晰路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、PT、 CT、 FTU和通信装置后可实现配电自动化功 (eqv IEC 60694:1996)
能。
GB/T1 1023- 1989 高压开关设备六氟化硫气体密封试验方法

型号含义
GB/T 13384 机电产品包装通用技术条件
SF6负荷开关 单元式开关柜
F L N □ - 1 2/ 630 X G N 15 - 12 / 630-□ GB/T 14436 工业产品保证文件总则
额定电流A I:FL N36-12 负荷开关
额定电压kV II:FLN48-12 负荷开关 GB 16926- 1997 交流高压负荷开关熔断器组合电器
设计序号36或48 III:ABB SF G 负荷开关 (eqv IEC 60420:1990)
户内 额定电流 A
六氧化硫 额定电压 kV JB/T 8754- 1998 高压开关设备型号编制办法
负荷开关 设计序号
户内型 户内交流高压开关柜订货技术条件
固定式 DL/T 404- 1997
箱式 (neq IEC 60298:1981)

-075- -076-
