绝缘子 绝缘子

高压电力产品选型手册
Ҳݽ٫ಹ

型号说明

Z - Z N / Z Y

表示附加特征，Y表示下附件形状为圆形，N表示上下附件均为单螺孔，Q表示高原型产品
表示强度等级，数字为额定弯曲破坏负荷值
表示额定电压等级，数值为KV
表示产品名称
z-户内外胶装结构支柱绝缘子
ZN-户内内胶装结构多棱形支柱绝缘子
zL-户内联合胶装结构支柱绝缘子

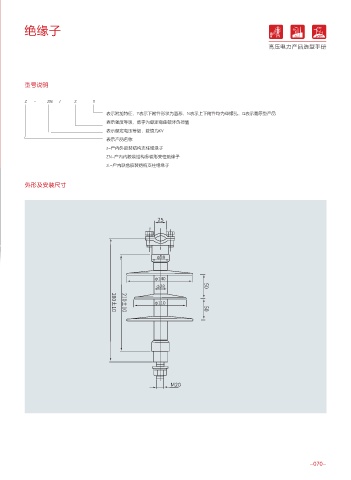

外形及安装尺寸

以质量求生存，以科技求发展 ħ
www.bgge.cn

ħ
ħ

ħ

p
p
概述
户内支柱绝缘子用于额定电压6~35kV户内电站，变电所配电装置及电器设备，用以绝缘和固定导电部分。绝缘子适用于周围环境温度为-40℃~+40℃，安
装地点海拔高度普通型不超过1000m，高原型不超过4000m。

结构简介

绝缘子由瓷件和上、下金属附件用胶合剂胶装而成。瓷件端面与金属附件胶装接触部位垫有弹性衬垫，瓷件胶装部位分别采用上砂、滚花、挖槽等结构，以
保证机械强度、防止松动、扭转。瓷件表面均匀上白釉，金属附件表面涂灰磁漆。绝缘子瓷件主体结构有空腔隔板（可击穿式）结构和实心（不可击穿式）
.
结构两种。联合胶装支柱绝缘子一般属实心不可击穿式结构。后一种结构比前一种结构提高了安全可靠性，减少了维护测试工作量。绝缘子瓷件外形有多棱
或少棱两种，多棱形增加了沿面距离，电气性能优于少棱形，除将逐步淘汰的外胶装支柱绝缘子外，其余产品均为多棱形。内胶装结构，由于金属附件胶入
瓷件孔内，相应的增加了绝缘距离，提高了电气性能，同时也缩小了安装时所占空间位置，但由于内胶装对提高机械强度不利，故机械强度要求较高的绝缘
子，宜采用联合胶装（即上附件采用内胶装，下附件采用外胶装）。

-069- -070-
