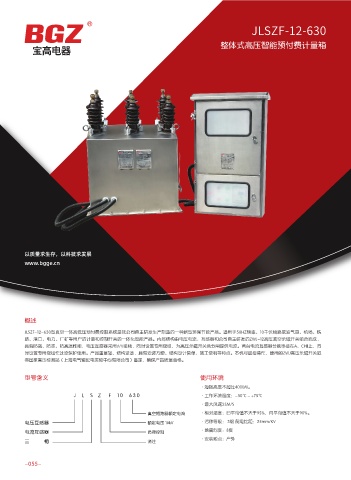

JLSZF-12-630 JLSZF-12-630

整体式高压智能预付费计量箱 整体式高压智能预付费计量箱 高压电力产品选型手册
Ҳݽ٫ಹ

装置简介

装置由组合互感器、高压开关（永磁结构）、计量单元、电能量采集终端和系统管理软件组成。
组合互感器单元包括两台电流互感器、两台电压互感器，组成V/V-12接线计量方式，它提供计量信号和控制单元所需要的~220V电源。（三元件采用Y/Yn接
法，主要适用于三相不平衡线路中）互感器本体采用户外环氧树脂一次性浇注而成，具备良好的防雨、通风、防潮功能，具有免维护、高动热稳定的特点。
互感器组合和高压开关一起安装在专门设计的全封闭的互感器箱内，节省了设备空间，也大大减少了现场安装的工作量。新型高压永磁开关具有体积小、灵
敏度高、工作可靠，使用寿命长的特点。
控制单元（采集终端）和计量单元（电能表）安装于同一控制箱内，控制箱具有开门监控系统。系统管理软件安装于电力管理部门。采集终端由防盗电缆直
接和永磁开关连接，给永磁开关提供合分闸通断信号，并把电能表传输过来的电能量及其相关信息通过GPRS/GSM通道传输给系统管理软件，同时也响应系
统管理软件。系统管理软件不但具有强大的信息管理功能，更具有和国家电网186系统对接的功能，是电力系统实现用电自动化必备软件。
本装置集采集、控制、管理与一体，是目前用电管理部门实现用电自动化必不可少的高端技术产品。

技术参数

IEC298-1990 1kV 以上 52kV 及以下 及以下交流金属封闭开关设备和控制设备
IEC60694-1996 高压开关设备和控制设备标准的共用技术要求
IEC694-1980 高压开关设备标准的共用条款
IEC56-1987 高压交流断路器

IEC470 高压交流接触器
中国国家标准和行业标准
GB3906-91 3 ～ 35kV 流金属封闭开关设备
GB11022-1999 高压开关设备和控制设备标准的共用技术要求
GB311.1-1997 高压输变电设备的绝缘配合
以质量求生存，以科技求发展
GB/T16927.1 ～ 16927.2-1997 高电压试验技术
www.bgge.cn
GB3309-89 高压开关设备常温下的机械试验
GB1207-1997 电压互感器
GB1208-1997 电流互感器
GB7354-87 局部放电试验
GB3804-2004 3 ～ 63kV 流高压负荷开关
DL/T402-1999 交流高压断路器订货技术条件
概述
DL/T486-2000 交流高压隔离开关和接地开关订货技术条件
JLSZF-12-630型真空一体高低压预付费控制系统是我公司自主研发生产制造的一种新型环保节能产品。适用于50HZ频率、10千伏线路或油气田、机场、铁
GB14808-2001 交流高压接触器
路、港口、电力、厂矿等用户的计量和控制开关的一体化智能产品。内部结构由电压电流、互感器和公司自主研发的ZWJ-12高压真空永磁开关组合而成，
具有防盗、防冻、防高温性能，电压互感器采用V/V接线，同时设置专用绕组，为高压永磁开关合分闸提供电源。两台电流互感器分别串接在A、C相上，同 GB15166.2-94 交流高压熔断器 限流式熔断器
时设置专用绕组作过流保护使用。产品重量轻、结构紧凑，具有安装方便、结构设计简单、施工便利等特点。本机可遥控操作，使用的ZWJ高压永磁开关取
得国家高压检测站（上海电气输配电实验中心有限公司）鉴定，确保产品质量合格。 外形及安装尺寸

型号含义 使用环境

·海拨高度不超过4000M。 溫瑟䱹鍘㐼
J L S Z F 1 0 6 3 0 ·工作环境温度：-50℃－+75℃
·最大风速35M/S

真空短路器额定电流 ·相对湿度：日平均值不大于95%，月平均值不大于90%。 歏崨✽䠭㐼
电压互感器 额定电压 10kV ·污秽等级： 3级 爬电比距：25mm/KV

电流互感器 负荷控制 ·地震烈度：8度
·安装地点：户外 歏⾓✽䠭㐼
三 相 浇注
