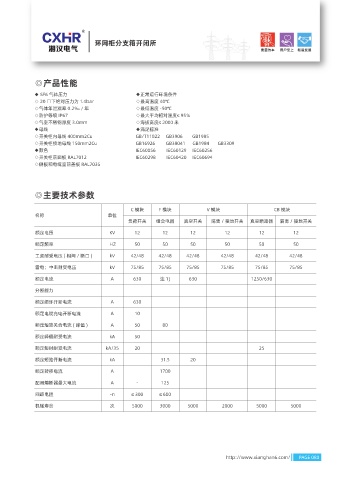

Page 97 - 湘汉电气样本画册

环网柜分支箱开闭所

◎产品性能

◆ SF6 气体压力 ◆正常运行环境条件
◇ 20 □下绝对压力为 1.4bar ◇最高温度 40℃
◇气体年泄漏率 0.2‰ / 年 ◇最低温度 -50℃
◇防护等级 IP67 ◇最大平均相对温度≤ 95％
◇气室不锈钢厚度 3.0mm ◇海拔高度≤ 2000 米
◆母线 ◆满足标准
◇开关柜内母线 400mm2Cu GB/T11022 GB3906 GB1985
◇开关柜接地母线 150mm2Cu GB16926 GB38041 GB1984 GB3309
◆颜色 IEC60056 IEC60129 IEC60256
◇开关柜前面板 RAL7012 IEC60298 IEC60420 IEC60694
◇侧板和电缆室前盖板 RAL7035

◎主要技术参数

C 模块 F 模块 V 模块 CB 模块
名称 单位
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关
额定电压 KV 12 12 12 12 12 12

额定频率 HZ 50 50 50 50 50 50
工频耐受电压 ( 相间 / 断口 ) kV 42/48 42/48 42/48 42/48 42/48 42/48

雷电；中击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 1) 630 1250/630

分断能力
额定闭环开断电流 A 630

额定电缆充电开断电流 A 10
额定短路关合电流 ( 峰值 ) A 50 80

额定峰值耐受电流 kA 50
额定短时耐受电流 kA/35 20 25
额定短路开断电流 kA 31.5 20

额定转移电流 A 1700

配用熔断器最大电流 A - 125
回路电阻 -n ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 2000 5000 5000
