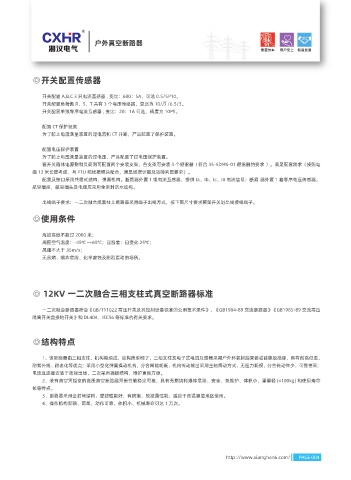

户外真空断路器

◎开关配置传感器

开关配置 A,B,C 3 只电流互感器 , 变比：600：5A，可选 0.5/5P10。
开关配置负荷侧 R、S、T 共有 3 个电压传感器，变比为 10/ 3 /6.5/3。
开关配置单独零序电流互感器 , 变比：20：1A 可选，精度为 10P5。

配置 CT 保护装置
为了防止电流测量装置的过电流和 CT 开路，产品配置了保护装置。

配置电压保护装置
为了防止电压测量装置的过电压，产品配置了过电压保护装置。
在开关箱体电源侧和负荷侧可配置两个安装支架，各支架可安装 3 个避雷器（符合 35-SDMS-01 避雷器的要求 ）。满足配套需求（按照电
缆 12 米长度考虑，与 FTU 和线损模块配合，满足线损计量及故障判定要求）。
配置及接口采用共箱式结构、弹簧机构。断路器外置 1 组电流互感器，提供 Ia、Ib、Ic、I0 电流信号；断路 器外置 1 套零序电压传感器。
航空插座，航空插头及电缆应采用全密封防水结构。

出线端子要求：一二次融合成套柱上断路器采用端子出线方式，按下图尺寸要求预留开关进出线接线端子。

◎使用条件

海拔高度不超过 2000 米；
周围空气温度：-45℃ ~+65℃；日温差：日变化 25℃；
风速不大于 35m/s；
无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

◎ 12KV 一二次融合三相支柱式真空断路器标准

一二次融合断路器符合《GB/T11022 高压开关及其控制设备标准的公用技术条件》、《GB1984-89 交流断路器》《GB1985-89 交流高压
隔离开关盒接地开关》和 DL404、IEC56 等标准的有关要求。

◎结构特点

1、该断路器由三相支柱、机构箱组成，结构简单明了，三相支柱及电子式电流互感器采用户外环氧树脂固体或硅橡胶绝缘，具有耐高低温、
耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力耗损，分合传动件少，可靠性高；
电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2、装有真空灭弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻 (<100kg) 和使用寿命
长等特点。
3、断路器采用全封闭结构，密封性能好，有防潮、放凝露性能，适应于高温潮湿地区使用。
4、操作机构新颖、简单、动作可靠、体积小、机械寿命可达 1 万次。
