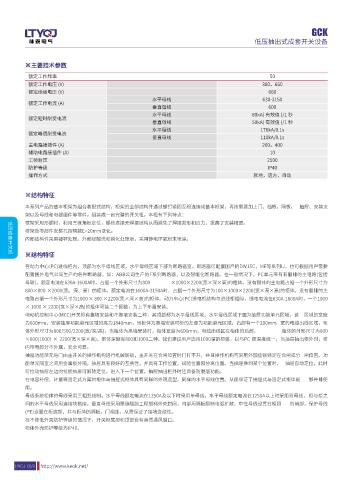

GCK GCK

低压抽出式成套开关设备 低压抽出式成套开关设备

※主要技术参数 ※外形及安装尺寸(mm)

额定工作频率 50
额定工作电压 (V) 380，660
额定绝缘电压 (V) 660
水平母线 630-3150
额定工作电流 (A)
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件 (A) 200，400
辅助电路接插件 (A) 10
工频耐压 2500
防护等级 IP40
操作方式 就地，远方，自动

※结构特征
柜宽 (A) 柜深 (B) 安装孔距 (a) 安装孔距 (b)
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支 800 500 685 385
架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
600 800 485 685
框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
600 1000 485 885
框架及零部件安装孔按模数E=20mm变化。
800 800 685 685
内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。 低压成套开关柜
800 1000 685 885
※结构特征 1000 800 885 685
低压成套开关柜
1000 1000 885 885
在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列IJ，也可根据用户需要
配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。在一般情况下，PC单元带有有翻排的主电路(包括
母联)，额定电流在630A-1600A时，占据一个外形尺寸为800 ×1000×2200(宽×深×高)的柜体。没有翻排的主电路占据一个外形尺寸为
※产品安装基础示意图
800×800 ×2000(宽、深、高）的柜体。额定电流在1600A-3150A时，占据一个外形尺寸为100×1000×2200(宽×深×高)的柜体。没有翻排的主
电路占据一个外形尺寸为1000 × 800 ×2200(宽×深×高)的柜体。动力中心(PC)馈电柜结构与进线柜相似，馈电电流在630A-1600A时，一个1000
× 1000 × 2200(宽×深×高)的柜体可装二个回路，为上下布置安装。
电动机控制中心(MCC)开关柜有靠墙安装和不靠墙安装二种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该 区域的宽度
为600mm，安装抽屉功能单元区域的高为1840mm，当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个200mm 宽的电缆出线区域，柜
体外形尺寸为800/500/2200(宽/深/高)，当柜体为离墙安装时，柜体宽度为600mm，电缆出线区在柜体的后部， 柜体的外形尺寸为600
×800(1000) × 2200(宽×深×高)。柜体深度有800和1000二种，我们建议用户选用1000深的柜体，以与PC 柜深度统一，当抽屉抽出柜外时，柜
内带电部分不外露，安全可靠。
抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构可采用外加挂锁锁定在合闸或分 闸位置。功
能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置，试验位置和分离位置。当抽屉推到某个位置时， 抽屉自动定位，此时
可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具备防脱落功能。
在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置。从而保证了抽屉式与固定式柜体能 够并排使
用。
母线系统柜体的母线采用三相五线制，水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线， 柜与柜之
间的水平母线采用连接块搭接，垂直母线采用聚碳酸脂工程塑料外壳封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶 的前部，保护母线
(PE)设置在柜底部，并与柜体的隔板，门相连，从而保证了接地连续性。
在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。
柜体外壳防护等级为IP40。
