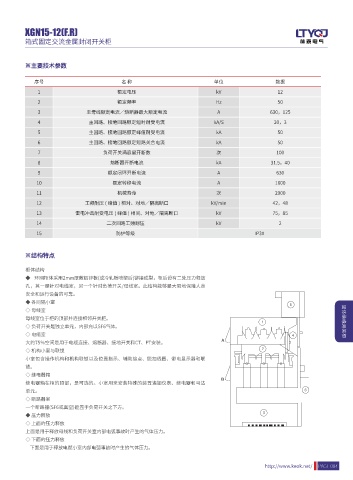

XGN15-12(F.R) XGN15-12(F.R)

箱式固定交流金属封闭开关柜
箱式固定交流金属封闭环网柜

※主要技术参数

序号 名 称 单位 数据
外形美观 环保 可靠 通用性 安全 防腐性强
1 额定电压 kV 12
2 额定频率 Hz 50
3 主母线额定电流／熔断器最大额定电流 A 630，125

4 主回路、接地回路额定短时耐受电流 kA/S 20，3
5 主回路、接地回路额定峰值耐受电流 kA 50
6 主回路、接地回路额定短路关合电流 kA 50
7 负荷开关满容量开断数 次 100
8 熔断器开断电流 kA 31.5，40
9 额定闭环开断电流 A 630
10 额定转移电流 A 1600
11 机械寿命 次 2000
12 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV/min 42，48

13 雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
14 二次回路工频耐压 kV 2
15 防护等级 IP3X

※结构特点

柜体结构
◆ 环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放
孔，其一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限地保障人身
安全和运行设备的可靠。
◆ 各间隔小室

※产品概述 ◇ 母线室
母线室位于柜的顶部并连接相邻开关柜。
XGN□-12箱型固定式交流金属封闭环网开关设备，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电 固体绝缘开关柜
◇ 负荷开关是独立单元，内部充以SF6气体。
网和工业用电设备，起接受、分配电能和保护等作用，它也适用于装入箱式变电站。
◇ 电缆室
符合GB3906《3.6~40.5交流金属封闭开关设备和控制设备》。符合国际标准IEC298《交流金属封闭开关设备和控制设备》的要求，并具有“五 "
大约75％空间是用于电缆连接、熔断器、接地开关和CT、PT安装。
防”联锁功能。
◇ 机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联
X G N □ - 12 F R - □
锁。
◇ 继电器箱
方案编号 #
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达
熔断器
单元。
真空负荷开关
（不带 Z 为压气式负荷开关） ◇ 断路器室
额定电压 kV 一个断路器(SF6或真空)能置于负荷开关之下方。

设计序号 ◆ 压力释放
户内 ◇ 上面的压力释放
固定式
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
箱式结构
◇ 下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。
