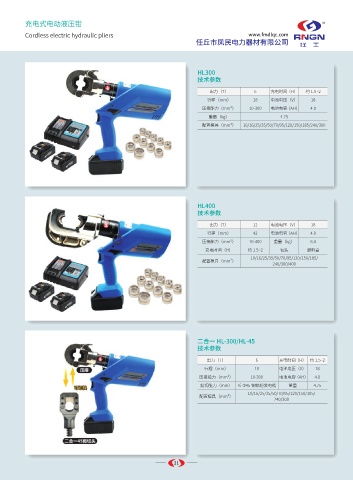

充电式电动液压钳 R 液压钳系列 R
Cordless electric hydraulic pliers www.fmdlqc.com HYDRAULIC CLAMP SERIES www.fmdlqc.com
任丘市凤民电力器材有限公司 任丘市凤民电力器材有限公司

HL300 YQ-120/240/300 HP-70 HP-120/240/300
技术参数

出力（T） 6 充电时间（H） 约 1.5~2
行程（mm） 18 电池电压（V） 18
压接能力（mm²） 10-300 电池电容（AH） 4.0
重量（kg） 4.75
配置模具（mm²） 10/16/25/35/50/70/95/120/150/185/240/300

整体式液压钳
1. 电力电缆导线用油压式压接，紧密导电良好，不容易脱落与导热。
2. 双速装置将压模快速送到压接管，压接力上升，然后自动转换到低速，在完 成压接过程中既省时又省力。
3. 内置调压阀，当压力达到设定最大压力时自动泄压，防止工具过压。
4. 标准配置六角型压模八组：16、25、35、50、70、95、120、150、185、240（300）
型号 出力 压接能力 行程 尺寸 重量 备注
YQ-120 8 10-120 16 440X155X77 2.8
YQ-240 12 16-240 18 490X130X70 3.8 中速
YQ-300 12 16-300 18 490X130X70 3.9
HP-70 5 40-70 12 305×100×55 1.6
HL400 HP-120 8 10-120 16 440X155X77 2.8 快速
HP-240 12 16-240 18 490X130X70 3.8
技术参数
HP-300 12 16-300 18 490X130X70 3.9
出力（T） 12 电池电压（V） 18
行程（mm） 42 电池电容（AH） 4.0
压接能力（mm²） 16-400 重量（kg） 6.4
充电时间（H） 约 1.5~2 包装 塑料盒
10/16/25/35/50/70/95/120/150/185/
配置模具（mm²）
240/300/400

SHP-300 SHP-400H SHP-500H SHP-630 SHP-1000

分离式液压钳
1、适用于输配电内屋外工程，各种接续金具、架空地下电缆线专业使用。
二合一 HL-300/HL-45
2、高压电缆套管、线夹、裸端子、六角型压著，紧密不易脱落，导电良好。
技术参数
3、模具规格不合时，欢迎订制。
出力（T） 6 充电时间（H） 约 1.5~2 4、油管接头配 PT3/8”牙。
行程（mm） 18 电池电压（V） 18
型号 出力 行程 压接能力 标配压模 尺寸 重量 标配油泵
压接能力（mm²） 10-300 电池电容（AH） 4.0
SHP-300 12 18 16-300 16、 25、35、50、70、 95、120、150、185、240、300 215X130X70 2.3 CP-180
剪切能力（mm） ≤ Φ45 铜铝铠装电缆 重量 4.75
10/16/25/35/50/70/95/120/150/185/ SHP-300H 12 20 16-300 16、 25、 35、 50、 70、 95、 120、 150、 185、 240、 300 265X170X50 3.1 CP-180
配置模具（mm²）
240/300
SHP-400H 17 22 50-400 50, 70、 95、120、150、185、240、300、400 265X100X90 5.0 CP-180
SHP-500H 20 24 50-500 50、70、95、120、150、185、 240、300、400、500 280X120X95 6.0 CP-180
SHP-630A 35 25 150-630 150、185、240、300、400、500、630 360X160X110 16.5 CP-700

SHP-630B 32 25 150-630 150、 185、240、300、400、500、630 270X130X100 11.0 CP-700
SHP-1000 55 28 400-1000 400, 500, 630、 800, 1000 390X180X150 40.0 CYB-700A
