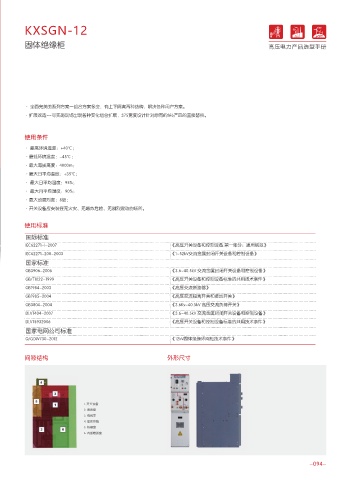

KXSGN-12 KXSGN-12

固体绝缘柜 固体绝缘柜 高压电力产品选型手册
Ҳݽ٫ಹ

· 全面完美的系列方案一组合方案多变，有上下隔离两种结构，解决各种用户方案。
·扩展改造--可实施现场出现各种变化组合扩展，375宽度设计针对原有的SF6产品的直接替换。

使用条件
· 最高环境温度：+40℃；
·最低环境温度：-45℃；
·最大海拔高度：4000m；
·最大日平均温度：+35℃；
· 最大日平均湿度：95%；
· 最大月平均湿度：90%；
·最大地震烈度：8级；
·开关设备应安装在无火灾、无爆炸危险、无剧烈震动的场所。

使用标准
国际标准
IEC62271-I-2007 《高压开关设备和控制设备.第一部分：通用规范》
以质量求生存，以科技求发展 IEC62271-200-2003 《1~52kV交流金属封闭开关设备和控制设备》
www.bgge.cn 国家标准
GB3906-2006 《3.6~40.5kV 交流金属封闭开关设备和控制设备》
GB/T1022-1999 《高压开关设备和控制设备标准的共用技术条件》
GB1984-2003 《高压交流断路器》
GB1985-2004 《高压交流隔离开关和接地开关》
GB3804-2004 《3.6Kv~40.5kV 高压交流负荷开关》
DLVT404-2007 《3.6~40.5kV 交流金属封闭开关设备和控制设备》
概述 DLVT5932006 《高压开关设备和控制设备标准的共用技术条件》

KXSGN-12-SI53固体绝缘全封闭中压开关设备；全范围方案有断路器线路保护、变压器保护、负荷控制、熔断器组合电器、PT电源、母联提升、所用变、等 国家电网公司标准
多种方案，为电网的升级改造及配电用户提供完美的系列解决方案，配置智能终端基站组合满足智能电网的需求。该产品可作为电力系统环网配电设备，也 Q/GDW730-2012 《12kV固体绝缘环网柜技术条件》
可作为工矿企业城市建设的配电设备，具有多功能通用性的特点。
固体绝缘全封闭开关设备；是采用固体绝缘材料为主绝缘介质，将真空灭弧室及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组
间隙结构 外形尺寸
合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块，人可以触及的模块表面涂覆有导电或半导
电屏蔽层并直接可靠接地的环网柜。
均为可触摸式一人可以触及的主回路模块表面装有接地网并涂覆有导电屏蔽层并直接可靠接地，在进行无效维护时不再产生风险，使用户在操作维护时绝对
的安全。
断路器、隔离开关、母线的对接一均采用了在线监测技术，获得了发明专利。
绝缘包封新材料一一采用了新型绝缘材料环氧树脂+橡胶粒子+硅石球状颗粒+硅石条状颗粒+硅微粉加装屏蔽网的合金合成工艺，获得了发明专利。
1. 开关设备
三工位隔离开关经密封的绝缘箱体可充干燥空气加压0.04MPa，防止内部侵入潮气产生凝露，并装有压力表在线监测内部压力防止泄漏引起渗入潮湿气体产 2. 接线室
生内部凝露。 3. 母线室
4. 智能终端
中压系统完全受到保护一免受恶劣环境（污染、腐蚀性气体、凝结、潮湿、灰尘等）的影响。显著地降低了电弧发生的可能性，更长的预期使用寿命，在任 5. 机械室
何情况下具备最高的可靠性。 6. 内部燃弧室
·固体绝缘技术--无SF6气体绝缘，无温室气体，绝对环保。
·模块化设计--断路器、带有接地装置的三工位隔离开关，体积小，结构紧凑，运行维护方便。
